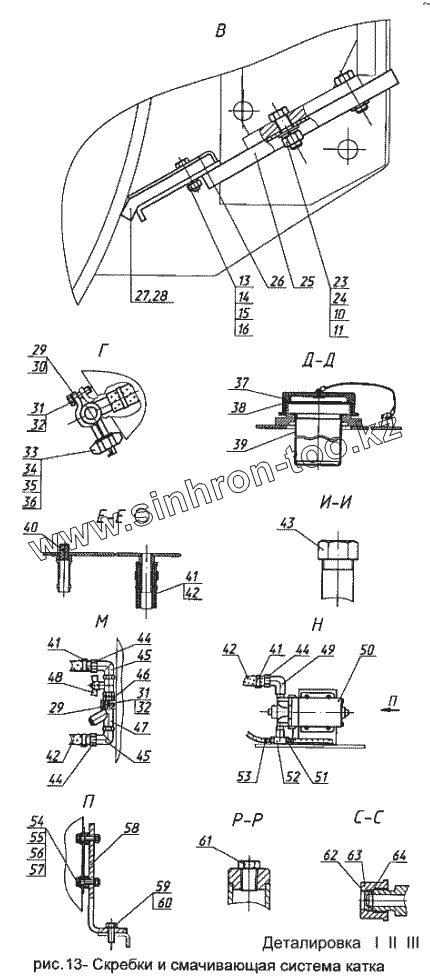

Каталог запасных частей к технике: Раскат ДУ-84. Скребки и смазывающая система катка
10
11
13
14
15
16
23
24
25
26
27
28
29
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
41
41
42
42
42
43
44
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | [Шайба 16.65Г.0121 ГОСТ6402] | Шайба 16.65Г.0121 ГОСТ6402 | |
| 11 | [Шайба А.16.02.Ст3.0121 ГОСТ11371] | Шайба А.16.02.Ст3.0121 ГОСТ11371 | |
| 13 | [Болт М10-8gх40.58.019 ГОСТ7798] | Болт М10-8gх40.58.019 ГОСТ7798 | |
| 14 | [Гайка М10-7Н.5.019 ГОСТ5927] | Гайка М10-7Н.5.019 ГОСТ5927 | |
| 15 | [Шайба 10.65Г.0121 ГОСТ6402] | Шайба 10.65Г.0121 ГОСТ6402 | |
| 16 | [Шайба А.10.02.Ст3.0121 ГОСТ11371] | Шайба А.10.02.Ст3.0121 ГОСТ11371 | |
| 23 | [Болт М16-8gх50.58.019 ГОСТ7798] | Болт М16-8gх50.58.019 ГОСТ7798 | |
| 24 | [Гайка М16-7Н.5.019 ГОСТ5927] | Гайка М16-7Н.5.019 ГОСТ5927 | |
| 25 | ДУ-84.133.070 | Скребок | |
| 26 | ДУ-84.133.055-01 | Планка | |
| 27 | ДУ-98.107.046 | Скребок | |
| 28 | ДУ-98.107.046-04 | Скребок | |
| 29 | ДМ-39.01.001 | Скоба | |
| 30 | ДУ-58А.10.01.026 | Прокладка | |
| 31 | [Болт М8-8gх30.58.019 ГОСТ7798] | Болт М8-8gх30.58.019 ГОСТ7798 | |
| 32 | [Шайба 8.65Г.0121 ГОСТ6402] | Шайба 8.65Г.0121 ГОСТ6402 | |
| 33 | [Гайка байонетная 065.202.56.50.00.1] | Гайка байонетная 065.202.56.50.00.1 | |
| 34 | [Фильтр 065.265.56.00.00.1] | Фильтр 065.265.56.00.00.1 | |
| 35 | [Форсунка плоскофакельная 684.448.56.00.00.0] | Форсунка плоскофакельная 684.448.56.00.00.0 | |
| 36 | [Кольцо уплотнительное 090.003.53.КА.00.0] | Кольцо уплотнительное 090.003.53.КА.00.0 | |
| 37 | ДУ-58А.01.26.040 | Крышка | |
| 38 | ДУ-58А.10.01.013 | Прокладка | |
| 39 | ДУ-58А.01.26.020 | Фильтр | |
| 40 | [Пробка 14,5 ТУ-38 105 1835] | Пробка 14,5 ТУ-38 105 1835 | |
| 41 | [Хомут АВА Nоvа 19-28] | Хомут АВА Nоvа 19-28 | |
| 42 | [Рукав 16х25-1,6 ГОСТ10362 (L=800мм)] | Рукав 16х25-1,6 ГОСТ10362 (L=800мм) | |
| 43 | [Колпак 2-15ГОСТ8962] | Колпак 2-15ГОСТ8962 | |
| 44 | ДУ-52.08.00.002-01 | Штуцер | |
| 45 | [Угольник 90-2-15 ГОСТ8946] | Угольник 90-2-15 ГОСТ8946 | |
| 46 | [Ниппель 15 ГОСТ8958] | Ниппель 15 ГОСТ8958 | |
| 47 | [Фильтр сетчатый G1/2] | Фильтр сетчатый G1/2 | |
| 48 | [Кран муфтовый 1/2"] | Кран муфтовый 1/2" | |
| 49 | [Угольник 90-2-15 ГОСТ8946] | Угольник 90-2-15 ГОСТ8946 | |
| 50 | [Водяной насос SНURflо-8000 12В #243155] | Водяной насос SНURflо-8000 12В #243155 | |
| 51 | ДМ-56.04.018 | Ниппель | |
| 52 | [Тройник 15 ГОСТ8948] | Тройник 15 ГОСТ8948 | |
| 53 | [Хомут АВА Nоvа 11-17] | Хомут АВА Nоvа 11-17 | |
| 54 | [Болт М6-8gх25.58.019 ГОСТ7798] | Болт М6-8gх25.58.019 ГОСТ7798 | |
| 55 | [Гайка М6-7Н.5.019 ГОСТ5927] | Гайка М6-7Н.5.019 ГОСТ5927 | |
| 56 | [Шайба 6.65Г.0121 ГОСТ6402] | Шайба 6.65Г.0121 ГОСТ6402 | |
| 57 | [Шайба А.6.02.Ст3.0121 ГОСТ11371] | Шайба А.6.02.Ст3.0121 ГОСТ11371 | |
| 58 | ДМ-57.06.062 | Кронштейн | |
| 59 | [Болт М8-8gх20.58.019 ГОСТ7798] | Болт М8-8gх20.58.019 ГОСТ7798 | |
| 60 | [Шайба А.8.02.Ст3.0121 ГОСТ11371] | Шайба А.8.02.Ст3.0121 ГОСТ11371 | |
| 61 | ДМ-19.01.001 | Пробка К1/4" | |
| 62 | ДУ-82.327.112 | Распылитель | |
| 63 | ДУ-82.327.111 | Гайка | |
| 64 | ДУ-82.327.113 | Прокладка |
