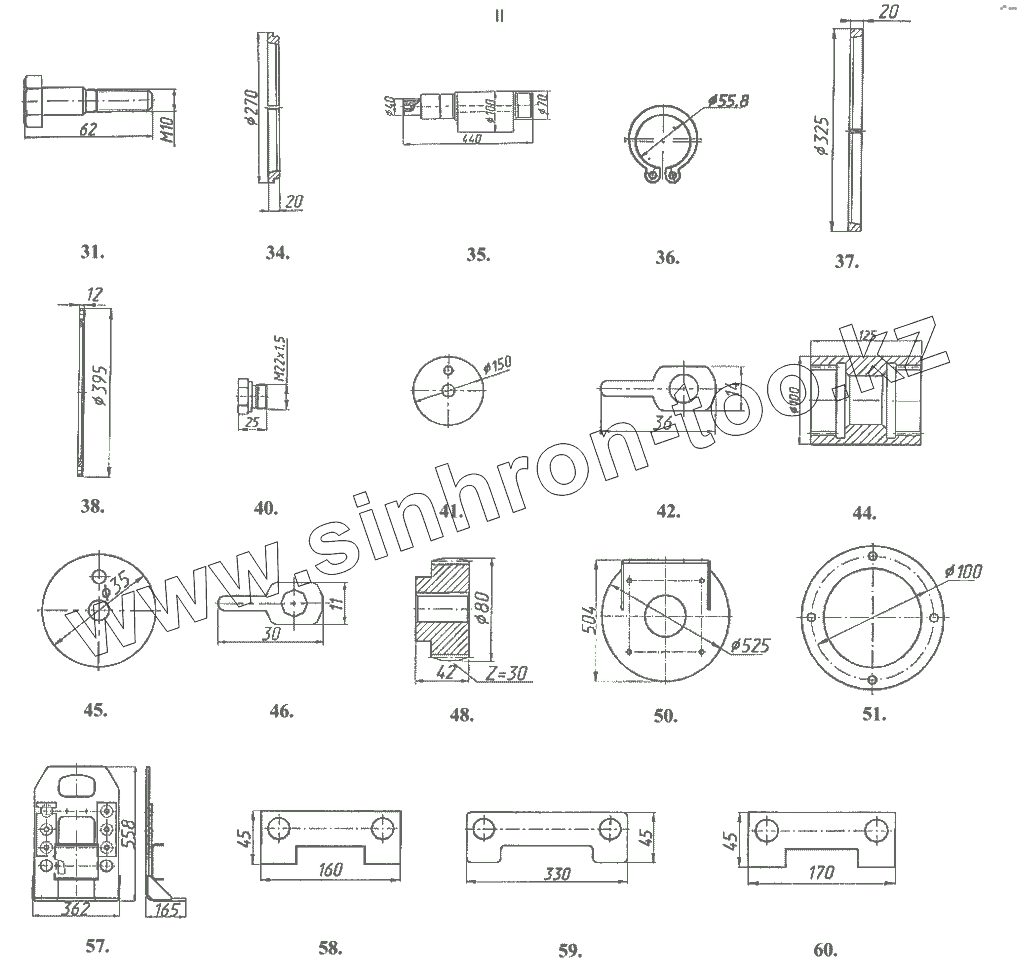

Каталог запасных частей к технике: Раскат ДУ-82. Валец вибрационный ДУ-82.343.500 (деталировка)
31
34
35
36
37
38
40
41
42
44
45
46
48
50
51
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31 | ДМ-55.01.049 | Болт | |
| 34 | ДУ-82.343.526 | Кольцо разрезное | |
| 35 | ДУ-82.343.528 | Вал | |
| 36 | ДМ-05.01.001-08 | Кольцо | |
| 37 | ДУ-82.343.525 | Кольцо разрезное | |
| 38 | ДУ-82.343.527 | Кольцо | |
| 40 | ДМ-56.12.015 | Пробка | |
| 41 | ДМ-55.11.006 | Шайба | |
| 42 | ДМ-55.11.007 | Шайба | |
| 44 | ДУ-52.03.01.177 | Втулка зубчатая | |
| 45 | ДМ-55.11.06-02 | Шайба | |
| 46 | ДМ-55.11.007-01 | Шайба | |
| 48 | ДУ-82.343.531 | Втулка зубчатая | |
| 50 | ДУ-82.343.590 | Опора | |
| 51 | ДУ-82.343.538 | Прокладка | |
| 57 | ДУ-82.343.580 | Опора | |
| 58 | ДМ-57.02.095 | Планка | |
| 59 | ДУ-96.263.023 | Планка | |
| 60 | ДМ-57.02.095-01 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
