Каталог запасных частей к технике: Раскат ДУ-82. Силовая установка и топливная система (деталировка)
1
3
4
7
8
11
16
17
18
22
23
27
28
29
31
35
36
39
41
44

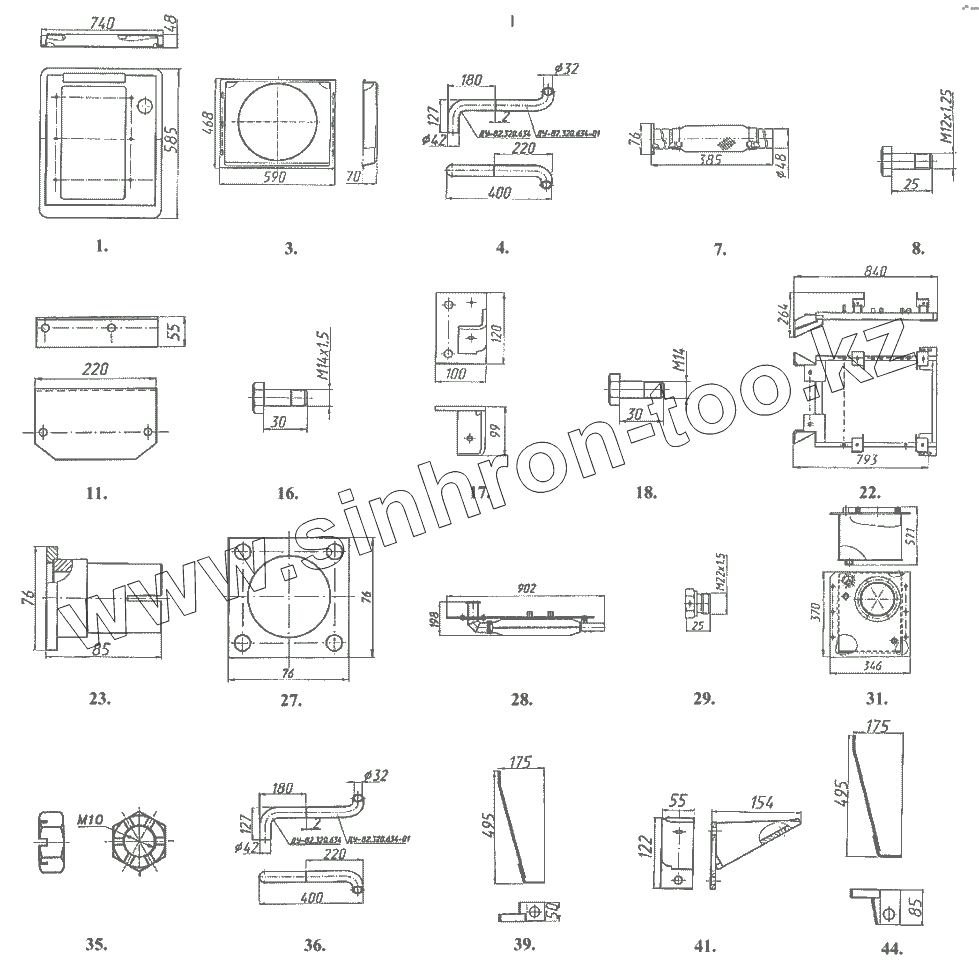

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДУ-82.320.632 | Диффузор | |
| 3 | ДУ-82.320.631 | Диффузор | |
| 4 | ДУ-82.320.634 | Патрубок | |
| 7 | ДУ-82.320.740 | Патрубок | |
| 8 | ДМ-20.01.004-05 | Болт | |
| 11 | ДУ-82.320.633 | Кронштейн | |
| 16 | ДМ-20.01.004-07 | Болт | |
| 17 | ДУ-82.320.710-01 | Опора передняя | |
| 18 | ДМ-20.01.004-08 | Болт | |
| 22 | ДУ-82.320.610 | Рама подмоторная | |
| 23 | ДУ-82.320.750 | Патрубок | |
| 27 | ДУ-82.320.637 | Прокладка | |
| 28 | ДУ-82.320.640 | Установка глушителя | |
| 29 | ДМ-56.12.015 | Пробка | |
| 31 | ДУ-82.320.630 | Бак топливный | |
| 35 | ДМ-14.01.001-01 | Гайка | |
| 36 | ДУ-82.320.634-01 | Патрубок | |
| 39 | ДУ-82.320.680 | Тяга | |
| 41 | ДУ-82.320.730 | Опора задняя правая | |
| 44 | ДУ-82.320.680-01 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
