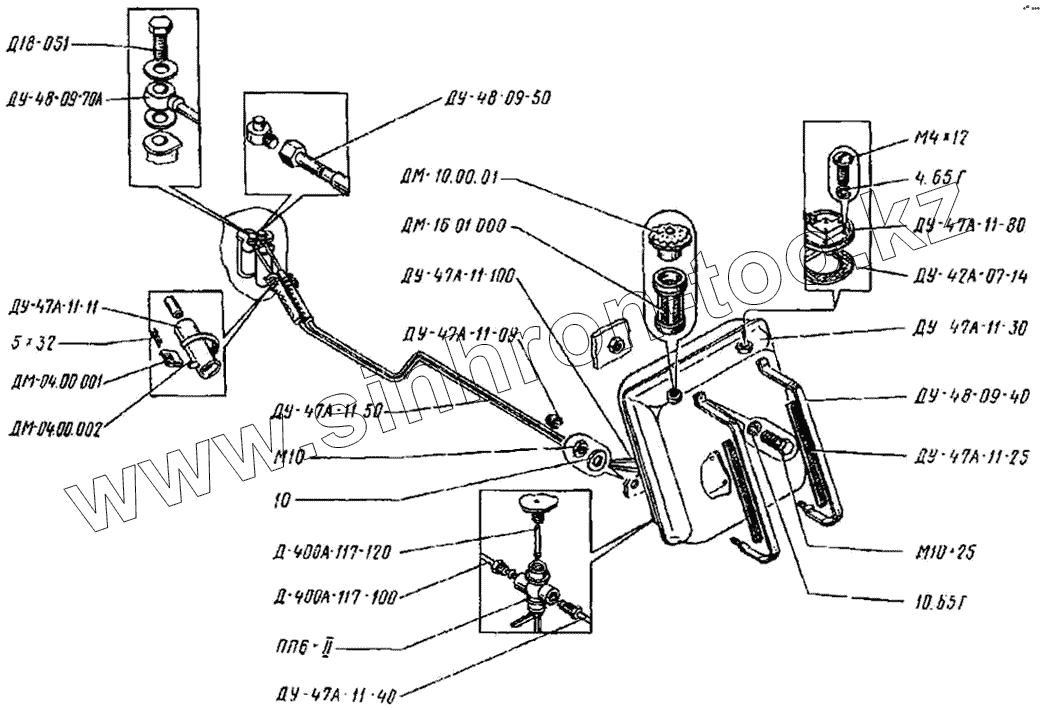

Каталог запасных частей к технике: Раскат ДУ-47Б. Топливная система ДУ-47А-11-00
ДУ-47А-11-11
5х32
Шайба [4.65Г]
Шайба [10.65Г]
Шайба [10]
ДМ.16.01.000
ДМ-04.00.001
ДУ-48-09-70А
ДУ-48-09-50
ДУ-47А-11-50
ДУ-47А-11-40
ДУ-47А-11-100
Д-400А-117-100
Д-400А-117-120
ДУ-47А-11-30
ДУ-47А-11-09
ДУ-42А-07-14
ДУ-47А-11-25
ДУ-48-09-40
ДМ-04.00.002
ДМ.10.00.01
ПП6-2
ДУ-47А-11-80
Гайка [М10]
Винт [М4х12]
Болт [М10х25]
Болт [Д18-051]
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДУ-47А-11-11 | ДУ-47А-11-11 | Рукав | |
| 5х32 | 5х32 | Шплинт | |
| Шайба [4.65Г] | Шайба [4.65Г] | Шайба | |
| Шайба [10.65Г] | Шайба [10.65Г] | Шайба | |
| Шайба [10] | Шайба [10] | Шайба | |
| ДМ.16.01.000 | ДМ.16.01.000 | Фильтр | |
| ДМ-04.00.001 | ДМ-04.00.001 | Ушко | |
| ДУ-48-09-70А | ДУ-48-09-70А | Трубопровод | |
| ДУ-48-09-50 | ДУ-48-09-50 | Трубопровод | |
| ДУ-47А-11-50 | ДУ-47А-11-50 | Трубопровод | |
| ДУ-47А-11-40 | ДУ-47А-11-40 | Трубопровод | |
| ДУ-47А-11-100 | ДУ-47А-11-100 | Трубопровод | |
| Д-400А-117-100 | Д-400А-117-100 | Трубка сливная в сборе | |
| Д-400А-117-120 | Д-400А-117-120 | Трубка | |
| ДУ-47А-11-30 | ДУ-47А-11-30 | Бак топливный | |
| ДУ-47А-11-09 | ДУ-47А-11-09 | Рукав | |
| ДУ-42А-07-14 | ДУ-42А-07-14 | Прокладка | |
| ДУ-47А-11-25 | ДУ-47А-11-25 | Подкладка | |
| ДУ-48-09-40 | ДУ-48-09-40 | Лента в сборе | |
| ДМ-04.00.002 | ДМ-04.00.002 | Лента | |
| ДМ.10.00.01 | ДМ.10.00.01 | Крышка | |
| ПП6-2 | ПП6-2 | Кран | |
| ДУ-47А-11-80 | ДУ-47А-11-80 | Датчик уровня топлива (доработка) | |
| Гайка [М10] | Гайка [М10] | Гайка | |
| Винт [М4х12] | Винт [М4х12] | Винт | |
| Болт [М10х25] | Болт [М10х25] | Болт | |
| Болт [Д18-051] | Болт [Д18-051] | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
