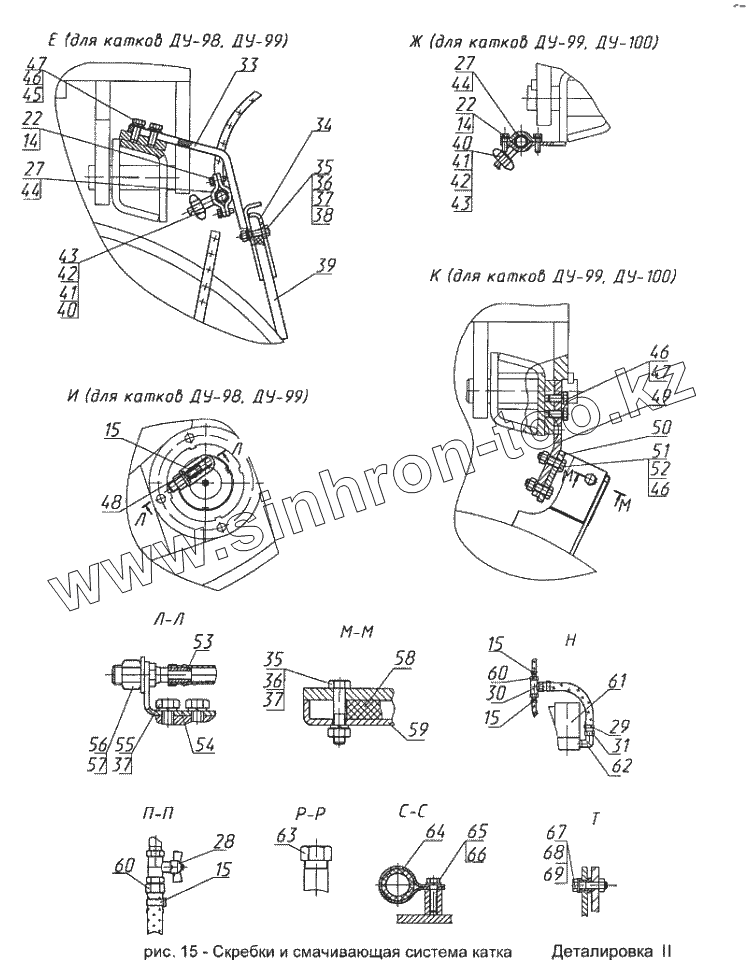

Каталог запасных частей к технике: Раскат ДУ-100. Скребки и смачивающая система катка
14
14
15
15
15
15
22
22
27
27
28
29
30
31
33
34
35
35
36
36
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
46
46
47
47
48
49
49
50
50
51
51
52
52
53
54
55
56
57
58
59
60
60
60
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | [Шайба 8.65Г.0121 ГОСТ6402] | Шайба 8.65Г.0121 ГОСТ6402 | |
| 15 | [Хомут АВА Nоvа 11-17] | Хомут АВА Nоvа 11-17 | |
| 22 | [Болт М8-8gх30.58.019 ГОСТ7798] | Болт М8-8gх30.58.019 ГОСТ7798 | |
| 27 | ДМ-39.01.001 | Скоба | |
| 28 | [Кран муфтовый 1/2"] | Кран муфтовый 1/2" | |
| 29 | [Хомут АВА Nоvа 19-28] | Хомут АВА Nоvа 19-28 | |
| 30 | [Тройник 15 ГОСТ8948] | Тройник 15 ГОСТ8948 | |
| 31 | ДУ-52.08.00.002-01 | Штуцер | |
| 33 | ДУ-98.107.520-01 | Кронштейн | |
| 34 | ДУ-98.107.041-01 | Планка | |
| 35 | [Болт М10-8gх50.58.019 ГОСТ7798] | Болт М10-8gх50.58.019 ГОСТ7798 | |
| 36 | [Гайка М10-7Н.5.019 ГОСТ5927] | Гайка М10-7Н.5.019 ГОСТ5927 | |
| 37 | [Шайба 10.65Г.0121 ГОСТ6402] | Шайба 10.65Г.0121 ГОСТ6402 | |
| 38 | [Шайба А.10.02.Ст3.0121 ГОСТ11371] | Шайба А.10.02.Ст3.0121 ГОСТ11371 | |
| 39 | ДУ-98.107.046-04 | Скребок | |
| 40 | [Кольцо уплотнительное 090.003.53.КА.00.0] | Кольцо уплотнительное 090.003.53.КА.00.0 | |
| 41 | [Форсунка плоскофакельная 684.448.56.00.00.0] | Форсунка плоскофакельная 684.448.56.00.00.0 | |
| 42 | [Фильтр 065.265.56. 00.00.1] | Фильтр 065.265.56. 00.00.1 | |
| 43 | [Гайка байонетная 065.202.56.50. 00.1] | Гайка байонетная 065.202.56.50. 00.1 | |
| 44 | ДУ-58А.10.01.026 | Прокладка | |
| 45 | [Шайба А.12.02.Ст3.01 21 ГОСТ11371] | Шайба А.12.02.Ст3.01 21 ГОСТ11371 | |
| 46 | [Шайба 12.65Г.0121 ГОСТ6402] | Шайба 12.65Г.0121 ГОСТ6402 | |
| 47 | [Болт М12-8gх30.58.019 ГОСТ7798] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 48 | [Рукав 8х15,5-1,0 (L=1400мм)] | Рукав 8х15,5-1,0 (L=1400мм) | |
| 49 | ДУ-98.107.047 | Кронштейн | |
| 49 | ДУ-98.107.047 | Кронштейн | |
| 50 | ДУ-64.203.008 | Кронштейн | |
| 50 | ДУ-64.203.008 | Кронштейн | |
| 51 | [Болт М12-8gх30.58.019 ГОСТ7798] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 51 | [Болт М12-8gх30.58.019 ГОСТ7798] | Болт М12-8gх30.58.019 ГОСТ7798 | |
| 52 | [Гайка М12-7Н.5.019 ГОСТ5927] | Гайка М12-7Н.5.019 ГОСТ5927 | |
| 52 | [Гайка М12-7Н.5.019 ГОСТ5927] | Гайка М12-7Н.5.019 ГОСТ5927 | |
| 53 | ДМ-56.04.056 | Ниппель | |
| 54 | ДУ-98.294.019 | Кронштейн | |
| 55 | [Болт М10-8gх30.58.019 ГОСТ7798] | Болт М10-8gх30.58.019 ГОСТ7798 | |
| 56 | [Гайка М16-7Н.5.019 ГОСТ5927] | Гайка М16-7Н.5.019 ГОСТ5927 | |
| 57 | [Шайба А.16.02.Ст3.0121 ГОСТ11371] | Шайба А.16.02.Ст3.0121 ГОСТ11371 | |
| 58 | ДУ-64.203.007 | Пластина | |
| 59 | ДУ-64.203.006 | Планка | |
| 60 | ДМ-56.04.018 | Ниппель | |
| 60 | ДМ-56.04.018 | Ниппель | |
| 61 | [Водяной насос SНURflо-8000 12В #243155] | Водяной насос SНURflо-8000 12В #243155 | |
| 62 | [Угольник 90-2-15 ГОСТ8946] | Угольник 90-2-15 ГОСТ8946 | |
| 63 | [Колпак 2-15 ГОСТ8962] | Колпак 2-15 ГОСТ8962 | |
| 63 | [Колпак 2-15 ГОСТ8962] | Колпак 2-15 ГОСТ8962 | |
| 64 | ДУ-52.05.07.005 | Зажим | |
| 65 | [Болт М6-8gх45.58.019 ГОСТ7798] | Болт М6-8gх45.58.019 ГОСТ7798 | |
| 66 | [Шайба 6.65Г.0121 ГОСТ6402] | Шайба 6.65Г.0121 ГОСТ6402 | |
| 67 | [Болт М6-8gх45.58.019 ГОСТ7798] | Болт М6-8gх45.58.019 ГОСТ7798 | |
| 68 | [Гайка М6-7Н.5.019 ГОСТ5927] | Гайка М6-7Н.5.019 ГОСТ5927 | |
| 69 | [Шайба А.6.02.Ст3.0121 ГОСТ11371] | Шайба А.6.02.Ст3.0121 ГОСТ11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
