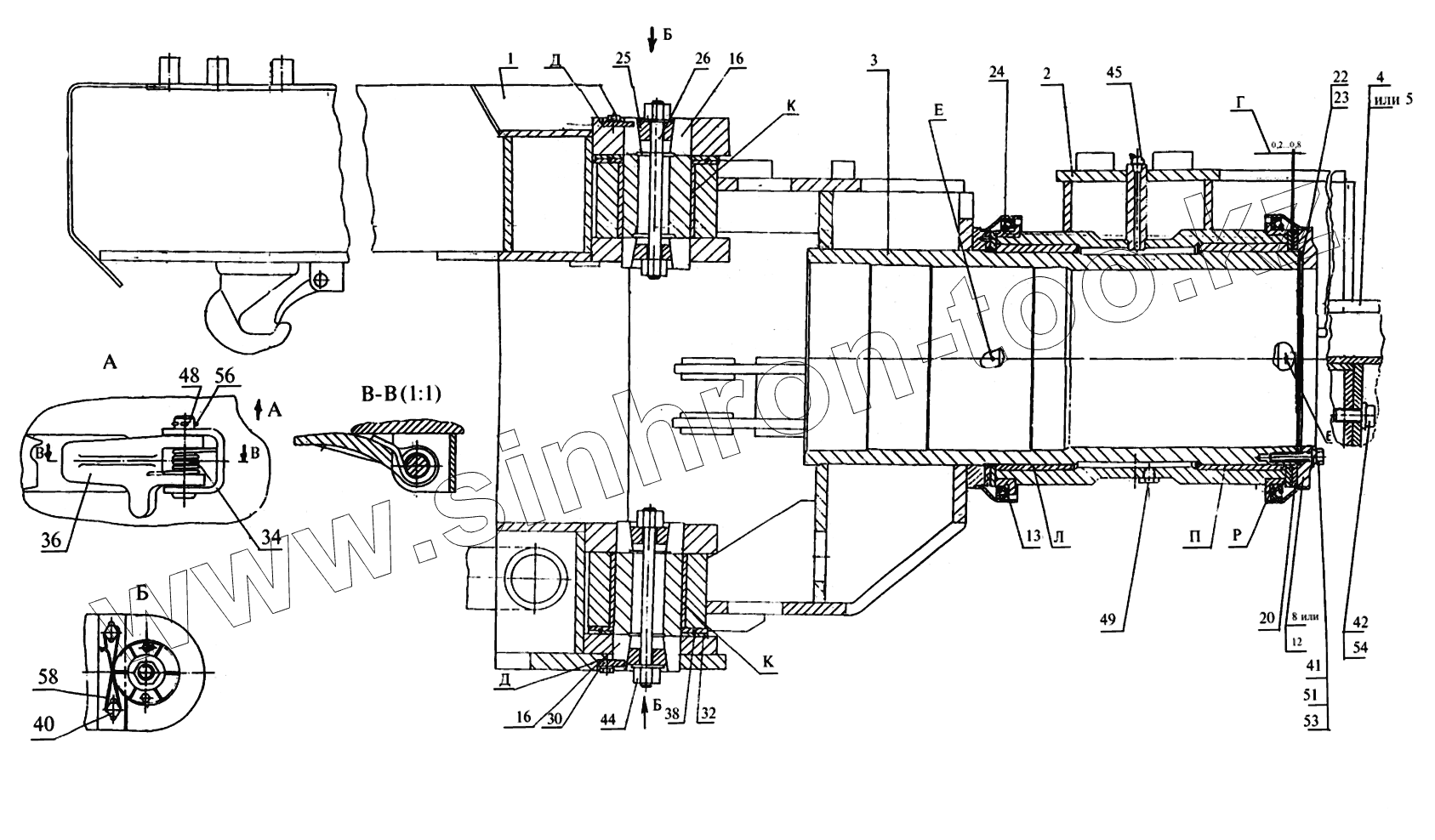

Каталог запасных частей к технике: ПТЗ К-703МА-12 / К-703М-12. Рама
1
2
3
4
5
8
12
13
16
16
20
22
23
24
25
26
30
32
34
36
38
40
41
42
44
45
48
49
51
53
54
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭЛ2765020-2801000 | Полурама подмоторная | |
| 2 | 744Р1-2811000 | Полурама грузовая | |
| 3 | 744Р1-2801020 | Труба шарнира | |
| 4 | 744Р1-2800060 | Основание для ВОМа | |
| 5 | 744Р1-2800060-01 | Основание | |
| 8 | 744Р1-2800100 | Крышка | |
| 12 | 2256010-2800020 | Крышка | |
| 13 | 2765020-2800040 | Манжета | |
| 16 | 2765020-2800010 | Ось | |
| 20 | 2256010-2800013 | Кольцо | |
| 22 | 2256010-2800015 | Прокладка | |
| 23 | 2256010-2800015-01 | Прокладка | |
| 24 | 2256010-2800021 | Пружина | |
| 25 | 2765020-2800021 | Втулка | |
| 26 | 2765020-2800022 | Шпилька | |
| 30 | 700А.2800021 | Клин установочный | |
| 32 | 700А.2800033 | Шайба | |
| 34 | 700А.2800034-1 | Пружина | |
| 36 | 700А.2800035 | Защелка | |
| 38 | 700.2800016 | Лента уплотнительная | |
| 40 | 3М16х40 | Болт | |
| 41 | М16х1,5х50 | Болт | |
| 42 | М20х1,5х50 | Болт | |
| 44 | М24 | Гайка | |
| 45 | 2.3.45.Ц6 | Масленка | |
| 48 | 6-16В12х60 | Ось | |
| 49 | КГ1/8 | Пробка | |
| 51 | 16.01.019 | Шайба | |
| 52 | 24.01.019 | Шайба | |
| 53 | 16.65Г.05 | Шайба | |
| 54 | 20.65Г.05 | Шайба | |
| 56 | 3,2х20.016 | Шплинт | |
| 57 | КО1,6 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
