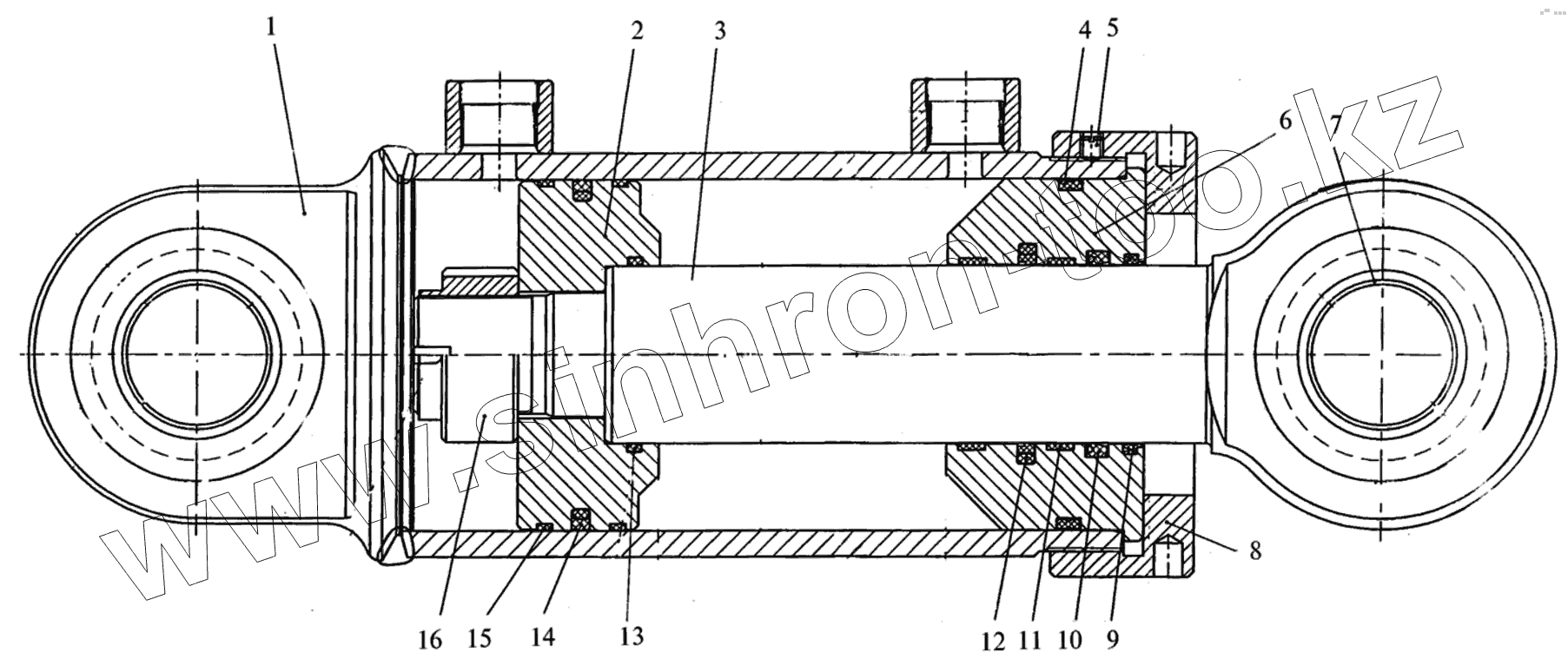

Каталог запасных частей к технике: ПТЗ К-703МА-12 / К-703М-12. Гидроцилиндр рабочего оборудования

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Н-4618100		Корпус
2	H-4618003		Поршень
3	H-4618200		Шток
4	000272-WUAQ3		Кольцо Dualseal DRZS
5	HLЦ50.25.200.003		Винт
6	Н-4618002		Втулка
7	ШС-50		Подшипник ШС-50
8	Н-4618004		Крышка
9	2200630-WUAQ3		Грязесъемник DA 22 WD
10	26N0630-Z04		Уплотнение L-Cup RL
11	6900630-Z61		Направляющая WearRing GP
12	1300630-T05N		Уплотнение Stepseal K RS
13	4006300-N70		Кольцо
14	4301250-Z04N		Уплотнение Wynseal PW
15	6501250-Z61		Направляющая Wear Ring GP
16	Н-4618001		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
