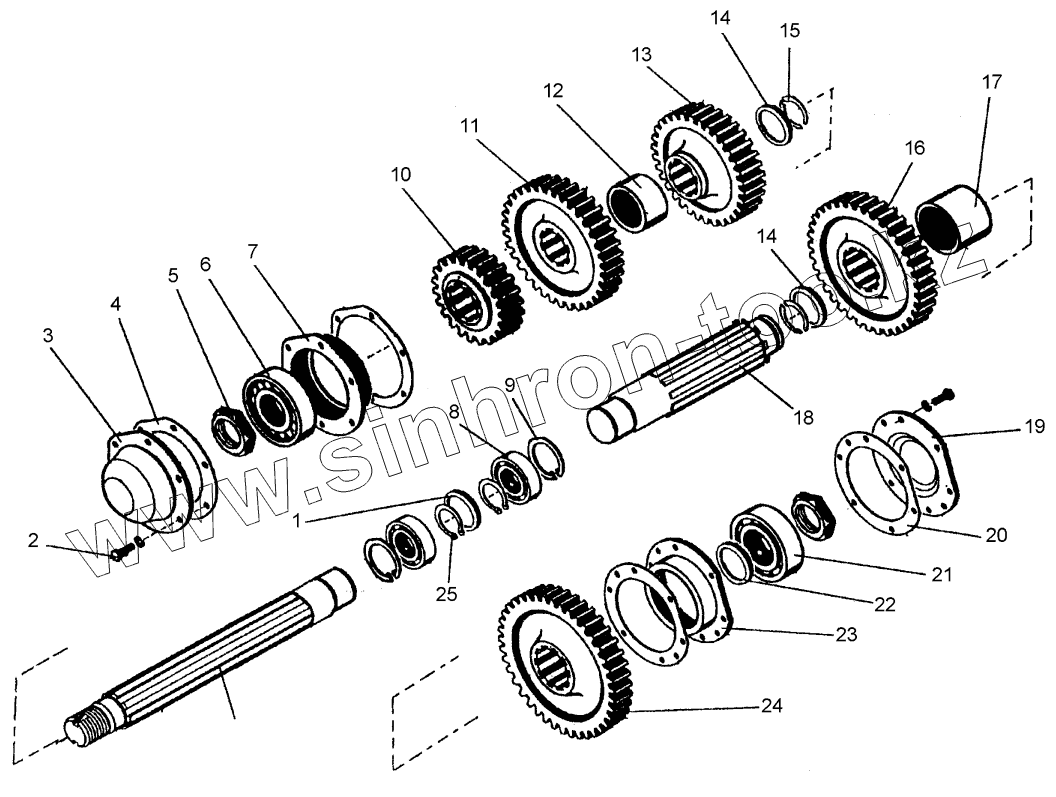

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2. Вал промежуточный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 702.1701258 | Кольцо | |
| 2 | М12х35 | Болт | |
| 3 | 700А.1701091-3 | Крышка | |
| 4 | 700А.1701107-1 | Прокладка | |
| 5 | 702.1701113 | Гайка | |
| 6 | 312 | Подшипник | |
| 7 | 700А.1701089-1 | Обойма | |
| 8 | 32309КМ | Подшипник | |
| 9 | В100 | Кольцо | |
| 10 | 2765010-1701073 | Шестерня | |
| 11 | 702.1701076 | Шестерня | |
| 12 | 702.1701104-01 | Втулка | |
| 13 | 702.1701079 | Шестерня | |
| 14 | 702.1701262 | Кольцо | |
| 15 | 702.1701263 | Полукольцо | |
| 16 | 702.1701084 | Шестерня | |
| 17 | 702.1701104-02 | Втулка | |
| 18 | 702.1701105-1 | Вал промежуточный | |
| 19 | 700.1701093 | Крышка | |
| 20 | 700.1701108-2 | Прокладка | |
| 21 | 6-313 | Подшипник | |
| 22 | 702.1701104-03 | Втулка | |
| 23 | 700.1701092 | Обойма | |
| 24 | 700А.1701076 | Шестерня | |
| 25 | В-45 | Кольцо | |
| 26 | 702.1701103-1 | Вал промежуточный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
