Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2. Управление подачей топлива
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29

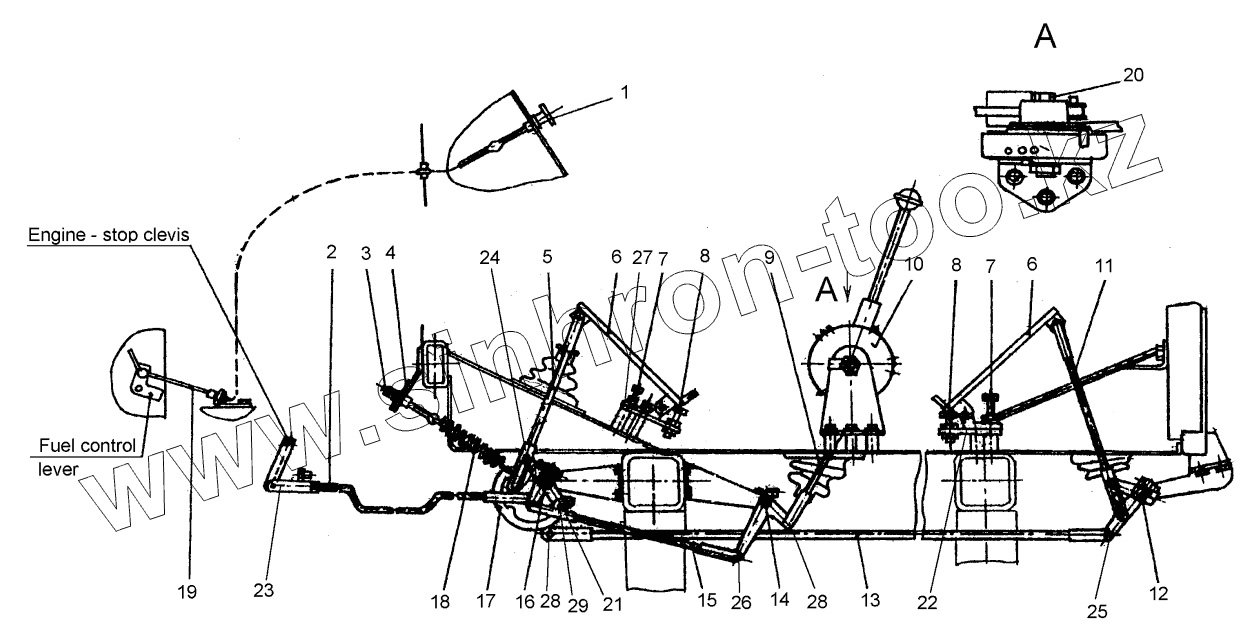

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700.1108190-1 | Рукоятка | |
| 2 | 2765010-1108020 | Тяга | |
| 3 | 2256010-1108029 | Болт | |
| 4 | 2256010-1108011 | Планка | |
| 5 | 702МВ-1108030 | Тяга | |
| 6 | 702МВ-1108020 | Педаль | |
| 7 | 700.1108132 | Болт | |
| 8 | БолтМ8х30 | Болт | |
| 9 | 2256010-1108050 | Тяга | |
| 10 | 2256010-1108010 | Акселератор | |
| 11 | 702МВ-1108050 | Тяга | |
| 12 | 2256010-8701060 | Валик рычагов | |
| 13 | 702МВ-1108100 | Тяга | |
| 14 | 2256010-1108070-1 | Валик рычагов | |
| 15 | 2256010-1108020 | Тяга | |
| 16 | 702МВ-1108120 | Валик рычагов | |
| 17 | 2256010-1108190 | Серьга | |
| 18 | 700.3500109 | Пружина | |
| 19 | 700.1108200-2 | Привод останова двигателя | |
| 20 | 700.1108064 | Болт | |
| 21 | 700.1719055-2 | Валик | |
| 22 | 702МВ-1108080 | Упор | |
| 23 | Ось8х28 | Ось | |
| 24 | Ось6х18 | Ось | |
| 25 | Ось6х25 | Ось | |
| 26 | 6.01.019 | Шайба | |
| 27 | 8.01.019 | Шайба | |
| 28 | 1,6x14 | Шплинт | |
| 29 | Шплинт2x20 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
