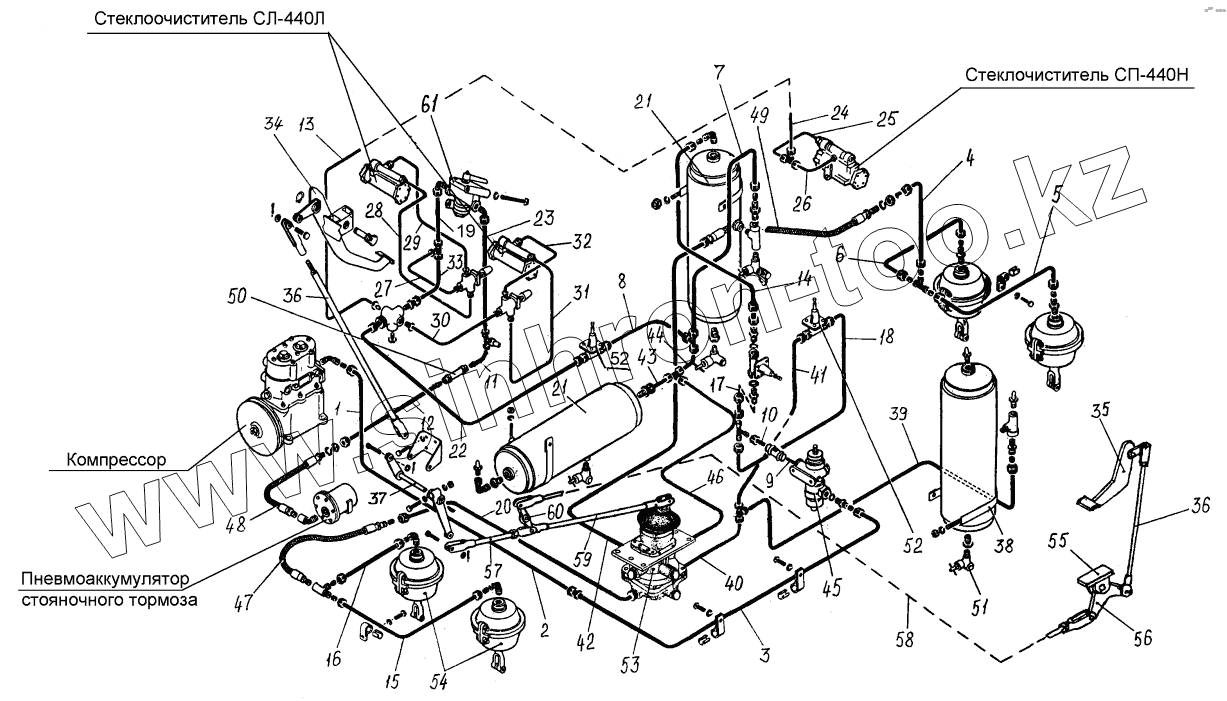

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2. Тормозная система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2765020-3500190 | Труба | |
| 2 | 2765020-3500011-04 | Труба | |
| 3 | 2765020-3500100 | Труба | |
| 4 | 2765020-3500011-20 | Труба | |
| 5 | 2765020-3500011-22 | Труба | |
| 6 | 2765020-3500011-21 | Труба | |
| 7 | 2765020-3500011-15 | Труба | |
| 8 | 2765020-3500011-17 | Труба | |
| 9 | 2256010-3500055-02 | Труба | |
| 10 | 2256010-3500055-03 | Труба | |
| 11 | 2256010-3500055-06 | Труба | |
| 12 | 2256010-3500055-08 | Труба | |
| 13 | 2256010-3500011 | Труба | |
| 14 | 2256010-3500011-03 | Труба | |
| 15 | 2256010-3500011-05 | Труба | |
| 16 | 2256010-3500011-06 | Труба | |
| 17 | 2256010-3500011-08 | Труба | |
| 18 | 2256010-3500011-09 | Труба | |
| 19 | 2256010-3500011-13 | Труба | |
| 20 | Э2765020-3500011-41 | Труба | |
| 21 | 700.3513000-1 | Баллон | |
| 22 | 2256010-3500011-24 | Труба | |
| 23 | 2256010-3500011-26 | Труба | |
| 24 | 2256010-3500011-27 | Труба | |
| 25 | 2256010-3500011-28 | Труба | |
| 26 | 2256010-3500011-29 | Труба | |
| 27 | 2256010-3500011-30 | Труба | |
| 28 | 2256010-3500011-31 | Труба | |
| 29 | 2256010-3500011-32 | Труба | |
| 30 | 2256010-3500011-33 | Труба | |
| 31 | 2256010-3500011-34 | Труба | |
| 32 | 2256010-3500011-35 | Труба | |
| 33 | 2256010-3500011-42 | Труба | |
| 34 | 2256010-3500010 | Педаль | |
| 35 | 2765020-3500020 | Педаль | |
| 36 | 2256010-3500040 | Тяга | |
| 37 | 2256010-3500060 | Валик | |
| 38 | 700А.3500060 | Лента | |
| 39 | 702МВ-3500019 | Труба | |
| 40 | 702МВ-3500019-01 | Труба | |
| 41 | 702МВ-3500019-02 | Труба | |
| 42 | 702МВ-3500019-03 | Труба | |
| 43 | 702МВ-3500019-05 | Труба | |
| 44 | 702МВ-3500019-06 | Труба | |
| 45 | 100-3512010 | Регулятор давления в сборе | |
| 46 | 702МВ-3500019-04 | Труба | |
| 47 | 2765020-3500090 | Рукав | |
| 48 | 2765020-3500180 | Рукав | |
| 49 | 2765020-3500160 | Рукав | |
| 50 | 6х14-1,6 | Рукав | |
| 51 | ВП5А | Кран | |
| 52 | Г-100-3515010 | Клапан защитный одинарный | |
| 53 | 100-3514008 | Кран тормозной двухсекционный с рычагом | |
| 54 | Тип30 | Камера тормозная | |
| 55 | 2256010-8704011 | Кронштейн | |
| 56 | 2256010-8704012 | Рычаг | |
| 57 | 702МВ-3500010 | Тяга | |
| 58 | 702МВ-3500020 | Тяга | |
| 59 | Э2256010-8704020-1 | Тяга | |
| 60 | 2256010-8704030 | Валик | |
| 61 | Кр20-3520010 | Кран |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
