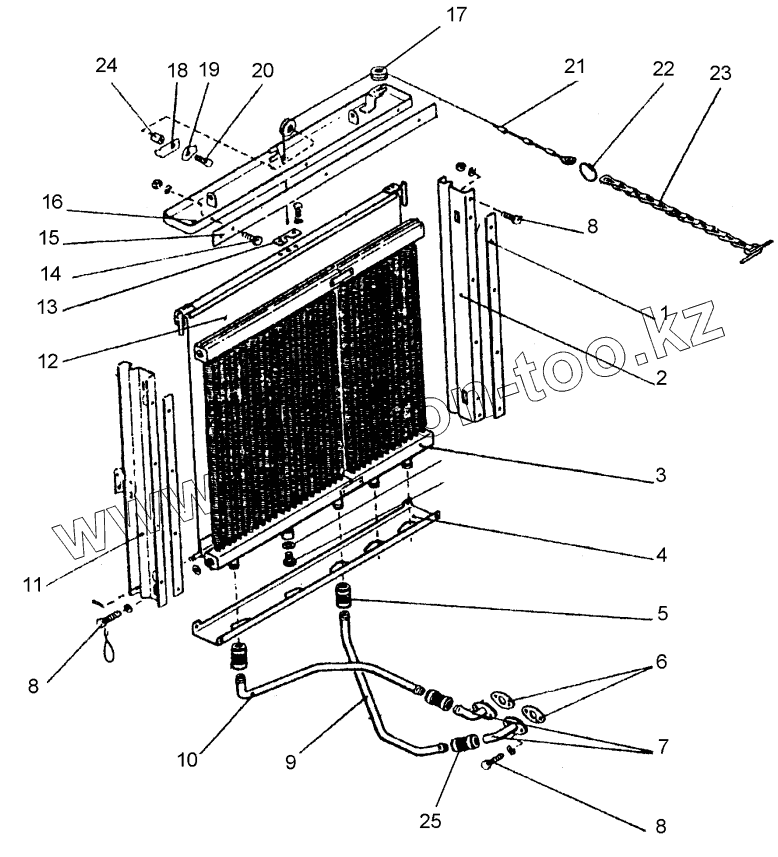

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2. Система охлаждения масла двигателя
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700.1400016 | Прокладка | |
| 2 | 702.1400090 | Боковина правая | |
| 3 | 702.1405000 | Радиатор масляный | |
| 4 | 702.1400023-1 | Днище | |
| 5 | 20х28-1,6 | Рукав | |
| 6 | 700.1408022 | Прокладка | |
| 7 | 700А.1408010 | Патрубок | |
| 8 | М8х20 | Болт | |
| 9 | 702.1408011-02 | Труба | |
| 10 | 702.1408011-01 | Труба | |
| 11 | 702.1400100 | Боковина левая | |
| 12 | 700.1410000-1 | Шторка в сборе | |
| 13 | 700.1400049 | Накладка | |
| 14 | БолтМ8х16 | Болт | |
| 15 | 700.1400067 | Планка | |
| 16 | 700А.1400110 | Крышка | |
| 17 | 700.1400025 | Ролик | |
| 18 | 700.1400026 | Скоба | |
| 19 | Болт10 | Шайба | |
| 20 | М10х25 | Болт | |
| 21 | 700.1400150-2 | Трос | |
| 22 | 700.1500046 | Кольцо | |
| 23 | 700.1400160 | Цепь | |
| 24 | 700.1400024 | Втулка | |
| 25 | NormaTorro20-32/9DIN3017 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
