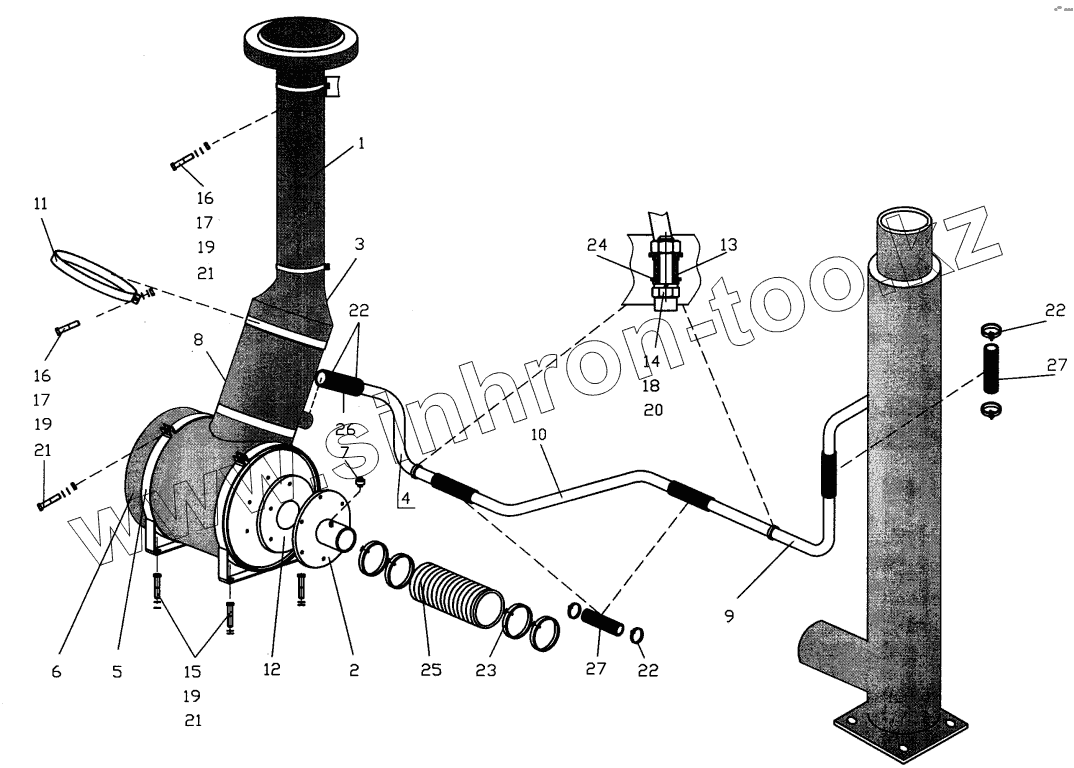

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2. Система очистки воздуха
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
19
19
20
21
21
21
22
22
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2765010-1900210 | Труба воздухозаборная | |
| 2 | 2765010-1900400 | Фланец | |
| 3 | 2765010-1900230 | Патрубок | |
| 4 | 2765010-1900240 | Труба | |
| 5 | 744Р-1900130 | Хомут | |
| 6 | 2002-05-41 | Воздухоочиститель | |
| 7 | 13.3839600 | Сигнализатор засорённости воздухоочистителя | |
| 8 | 2002-05-16 | Воздухоочиститель циклонный | |
| 9 | 2765010-1900013 | Труба | |
| 10 | 2765010-1900221 | Труба | |
| 11 | 744Р-1900116 | Хомут | |
| 12 | 744Р-1900125 | Прокладка | |
| 13 | 2256010-1900028 | Втулка | |
| 14 | М8х30 | Болт | |
| 15 | М12х25 | Болт | |
| 16 | М12х55 | Болт | |
| 17 | М12 | Гайка | |
| 18 | 8.65Г.05 | Шайба | |
| 19 | 12.65Г.05 | Шайба | |
| 20 | 8.01.019 | Шайба | |
| 21 | 12.01.019 | Шайба | |
| 22 | 56-62-3 | Хомут | |
| 23 | 120-130-3 | Хомут | |
| 24 | 50.9 | Скоба | |
| 25 | 125х925 | Рукав | |
| 26 | 42х56,5-1,4 | Рукав | |
| 27 | 50х61,5-1,6 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
