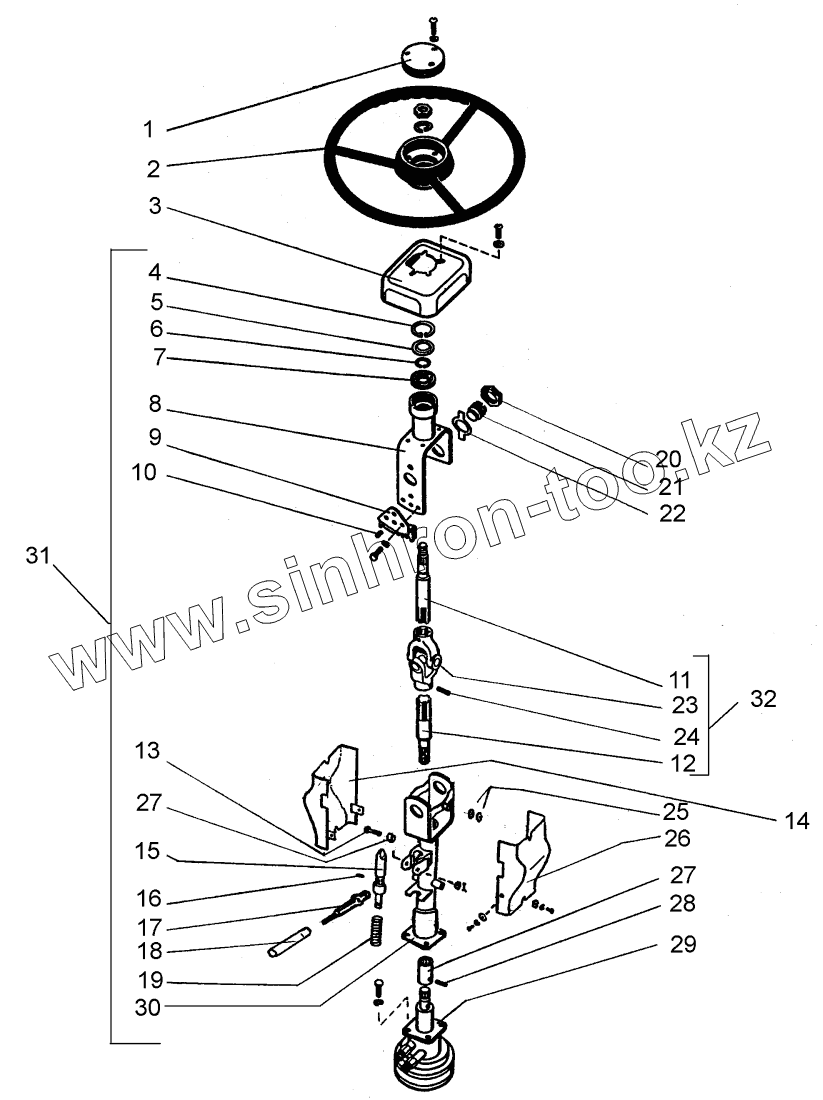

Каталог запасных частей к технике: ПТЗ К-702МВА-УДМ2. Рулевая колонка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700.3401015 | Заглушка | |
| 2 | 66-3402015-02 | Колесо рулевое ТУ 6-19-262-84 | |
| 3 | 700А.3401024 | Колпак | |
| 4 | С47 | Кольцо | |
| 5 | 700А.3401018 | Шайба | |
| 6 | С20 | Кольцо | |
| 7 | 1204 | Подшипник | |
| 8 | 700А.3401060-1 | Вилка | |
| 9 | 702МВ-3401016 | Стопор | |
| 10 | БолтМ8х16 | Болт | |
| 11 | 700А.3401031 | Вал | |
| 12 | 702МВ-3401012 | Вал | |
| 13 | 702МВ-3401015 | Ось | |
| 14 | 702МВ-3401040 | Кожух | |
| 15 | 702МВ-3401007 | Стопор | |
| 16 | 4u8х18 | Штифт | |
| 17 | 702МВ-3401009 | Рычаг | |
| 18 | 702МВ-3401013 | Рукоятка | |
| 19 | 702МВ-3401008 | Пружина | |
| 20 | 700А.3401021 | Гайка | |
| 21 | 700А.3401019 | Ось | |
| 22 | 700А.3401022 | Шайба стопорная | |
| 23 | Н051.01.030-А | Шарнир | |
| 24 | 8u8х30 | Штифт | |
| 25 | А5.01.019 | Шайба | |
| 26 | 702МВ-3401014-01 | Кожух | |
| 27 | 702МВ-3401011 | Втулка | |
| 28 | 2256010-3401019 | Муфта | |
| 29 | 702МВ-3401050 | Насос планетарный | |
| 30 | 702МВ-3101030 | Колонка | |
| 31 | 702МВ-3401010 | Колонка рулевая | |
| 32 | 702МВ-3401020 | Вал рулевой колонки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
