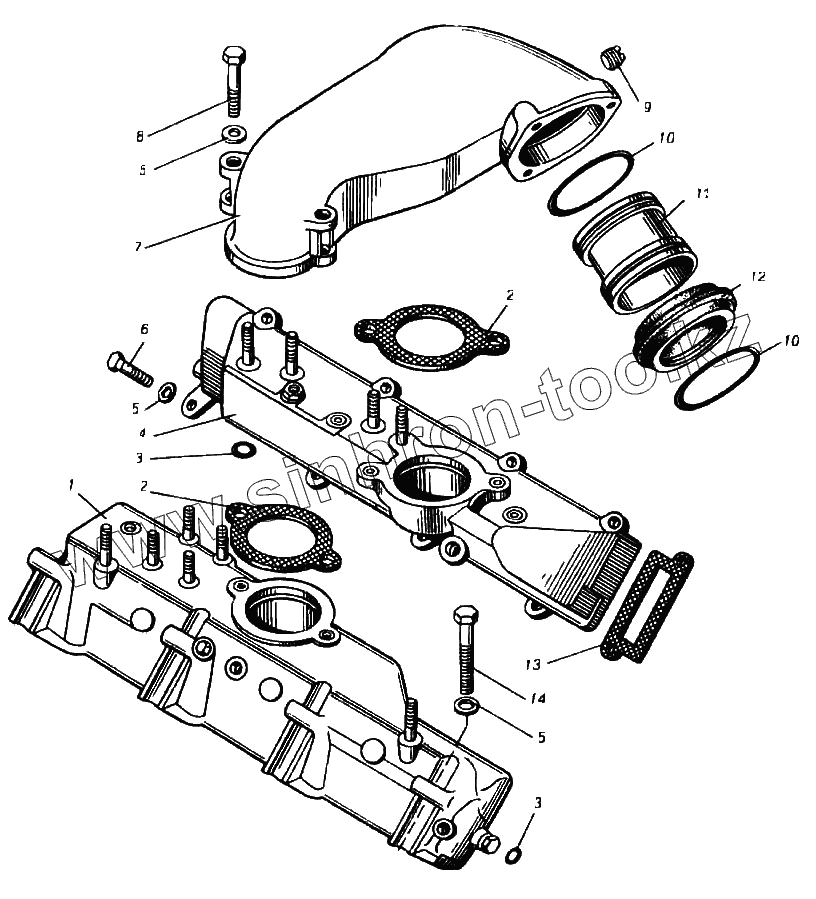

Каталог запасных частей к технике: ПТЗ К-702МВА. Впускные коллекторы двигателя ЯМЗ-8423.10

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

5

6

7

8

9

10

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8423.1115014-11		Коллектор левый в сборе
2	842.1115036		Прокладка патрубка
3	201.1015624		Прокладка ввертыша
4	842.1115012-10		Коллектор правый в сборе
5	252006-П29		Шайба
6	201680-П29		Болт
7	842 1115032-20		Патрубок соединительный
8	200463-П29		Болт
9	316105-П29		Пробка коническая
10	25 3111 2299		Кольцо 108-115-46-2-1
11	8423.1115338-10		Втулка
12	8423.1115342-10		Чехол втулки
13	840.1115026		Прокладка коллектора
14	45 9328 1097		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
