Каталог запасных частей к технике: ПТЗ К-702МВА. Впускной трубопровод двигателя-238НД

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано К-702МА-ПК-6 (2013) К-702МБА (1998) К-702МБА-01-БКУ (2014) К-702МВ К-702МВА К-702МВА-УДМ2 (2008) К-703МА-12 / К-703М-12 (2008)

Схема > Не выбрано Кабина Реверсивный пост управления Дверь левая Дверь правая Принадлежности кабины Сиденье Вентиляция и отопление кабины Вентилятор Облицовка Установка двигателя Двигатель ЯМЗ-238НД Подвеска двигателя-238НД Головки цилиндров двигателя-238НД Коленчатый вал и маховик двигателя-238НД Распределительный вал двигателя-238НД Клапаны и толкатели двигателя-238НД Газопровод двигателя-238НД Поддон блока цилиндров двигателя-238НД Фильтр грубой очистки масла двигателя-238НД Насос масляный двигателя-238НД Масляный фильтр турбокомпрессора двигателя-238НДъ Двигатель ЯМЗ-8423-10 Блок цилиндров двигателя ЯМЗ-8423.10 Картер маховика двигателя ЯМЗ-8423.10 Головка цилиндров двигателя ЯМЗ-8423.10 Поршень и шатун двигателя ЯМЗ-8423.10 Коленчатый вал и маховик двигателя ЯМЗ-8423.10 Механизм поворота коленчатого вала двигателя ЯМЗ-8423.10 Распределительный вал двигателя ЯМЗ-8423.10 Клапаны и толкатели двигателя ЯМЗ-8423.10 Газопровод двигателя ЯМЗ-8423.10 Поддон блока цилиндров двигателя ЯМЗ-8423.10 Насос масляный двигателя ЯМЗ-8423.10 Фильтр очистки масла двигателя ЯМЗ-8423.10 Радиатор водомасляный и краник сливной двигателя ЯМЗ-8423.10 Вентиляция картера двигателя ЯМЗ-8423.10 Электрофакельное устройство двигателя ЯМЗ-8423.10 Фильтр центробежной очистки масла двигателя ЯМЗ-8423.10 Привод агрегатов двигателя ЯМЗ-8423.10 Система питания Управление подачей топлива Топливные трубопроводы двигателя-238НД Фильтр грубой очистки топлива двигателя-238НД Насос топливный высокого давления двигателя-238НД Форсунка двигателя-238НД Впускной трубопровод двигателя-238НД Фильтр тонкой очистки топлива двигателя-238НД Турбокомпрессор двигателя-238НД Муфта опережения впрыска топлива двигателя-238НД Топливные трубопроводы двигателя ЯМЗ-8423.10 Фильтр грубой очистки топлива двигателя ЯМЗ-8423.10 Топливоподкачивающий насос двигателя ЯМЗ-8423.10 Привод управления регулятором двигателя ЯМЗ-8423.10 Регулятор частоты вращения двигателя ЯМЗ-8423.10 Корректор подачи топлива по наддуву двигателя ЯМЗ-8423.10 Топливный насос высокого давления двигателя ЯМЗ-8423.10 Секция топливного насоса высокого давления двигателя ЯМЗ-8423.10 Форсунка двигателя ЯМЗ-8423.10 Впускные коллекторы двигателя ЯМЗ-8423.10 Фильтр тонкой очистки топлива двигателя ЯМЗ-8423.10 Турбокомпрессор двигателя ЯМЗ-8423.10 Трубки подвода и отвода масла турбокомпрессора Муфта опережения впрыска топлива двигателя ЯМЗ-8423.10 Охладитель наддувочного воздуха двигателя ЯМЗ-8423.10 Система выпуска отработавших газов Система охлаждения двигателя Радиатор водяной Бак расширительный Термостат системы охлаждения двигателя-238НД Насос водяной двигателя-238НД Вентилятор двигателя-238НД Трубы и термостаты системы охлаждения двигателя ЯМЗ-8423.10 Насос водяной двигателя ЯМЗ-8423.10 Натяжное приспособление ремня водяного насоса Вентилятор и кожух вентилятора двигателя ЯМЗ-8423.10 Гидромуфта привода вентилятора двигателя ЯМЗ-8423.10 Включатель гидромуфты двигателя ЯМЗ-8423.10 Система охлаждения масла двигателя Система очистки воздуха Воздухоочиститель Муфта полужесткая Гидротрансформатор Установка коробки передач Управление переключением передач Привод управления коробкой передач Картер коробки передач Вал привода насоса КП Вал ведущий, фрикцион II передачи заднего хода Вал ведущий, фрикционы II передачи переднего хода и I передачи заднего хода Вал ведущий, I фрикцион переднего хода Вал промежуточный Вал грузовой Вал раздаточный Привод управления муфтами раздаточного вала Насос КП Передача карданная Вал карданный коробки передач Вал карданный переднего моста Вал карданный насоса КП Вал карданный шарнира рамы Опора промежуточная Вал карданный заднего моста Мост ведущий Главная передача с дифференциалом Подмоторная полурама и рама-портал Подвеска переднего моста Подвеска заднего моста Колесо с шиной Гидросистема управления поворотом Гидрораспределитель Регулятор потока Гидроцилиндр поворота Тормозная система Тормоз стояночный Установка компрессора пневмотормозов Компрессор 306-Ш в сборе Натяжное устройство двигателя-238НД Электрооборудование Электрооборудование кабины Генератор двигателя-238НД Генератор двигателя ЯМЗ-8423.10 Стартер Реле стартера Щиток приборов Оборудование бульдозерное Оборудование погрузочное Гидросистема погрузочного оборудования Уплотнение и подшипники гидроцилиндров погрузочного оборудования Гидросистема бульдозерного оборудования Уплотнение и подшипники гидроцилиндров бульдозерного оборудования Гидробак Схема подшипников двигателя-238НД

1

2

3

4

5

6

7

8

8

9

10

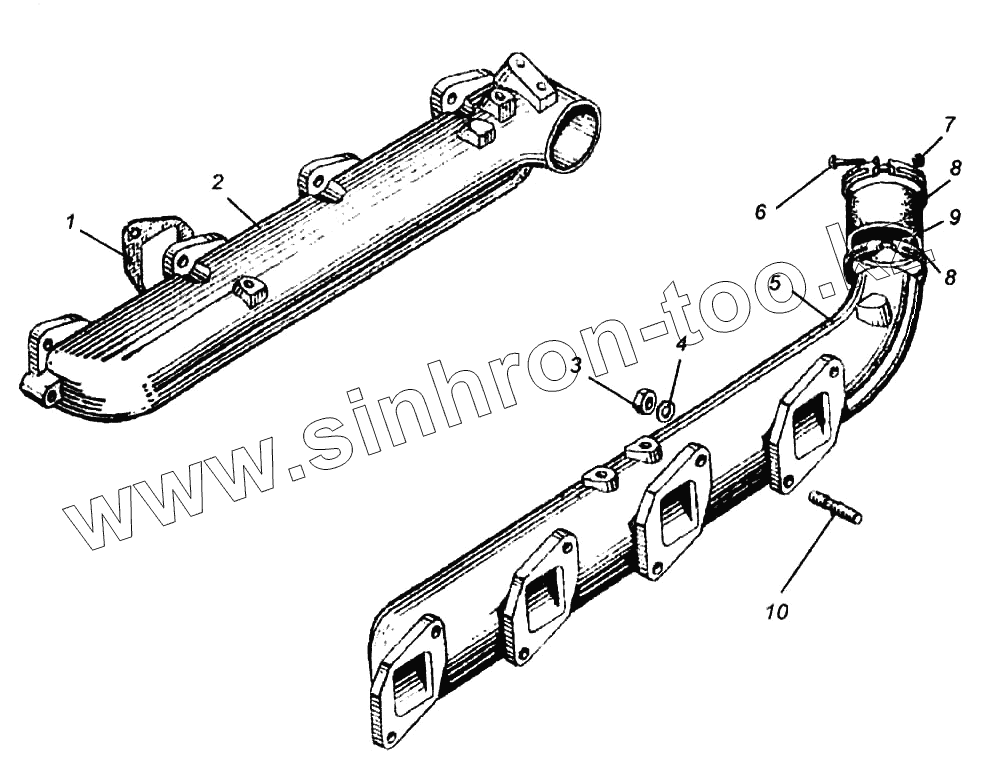

Позиция на иллюстрации	Заводской номер детали		Название детали
1	236-1115026		Прокладка впускного коллектора
2	238Н6-1115020-6		Коллектор
3	250513-П29		Гайка
4	252136-П2		Шайба пружинная
5	238Н6-1115021-6		Коллектор
6	220088-П29		Винт стяжного хомутика
7	251081-П29		Гайка
8	288026-П29		Хомутик
9	238Н6-1115048-62		Рукав
10	216259-П29		Шпилька крепления коллекторов

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
