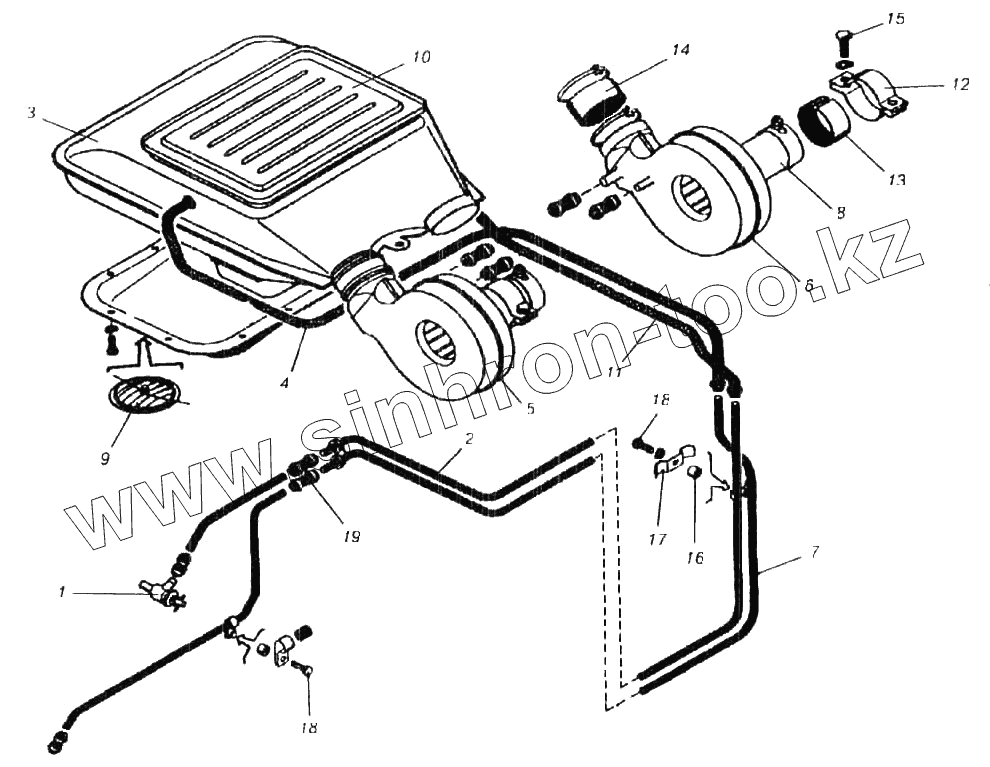

Каталог запасных частей к технике: ПТЗ К-702МВА. Вентиляция и отопление кабины

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ВС11		Кран
2	2256010-8100016-01		Труба
3	2256010-8101030		Воздуховод
4	2256010-8100033-01		Трубка
5	2256010-8118000		Вентилятор
6	2256010-8118000-01		Вентилятор
7	2256010-8100016		Труба
8	11.3730		Электродвигатель
9	700А.8200017		Жалюзи
10	2256010-8101040		Крышка
11	2256010-8100033		Трубка
12	2256010-6701116-1-01		Хомут
13	2256010-8100019		Прокладка
14	2256010-8100021		Муфта
15	М12х50		Болт
16	700.1100047		Проставка
17	700А.3400027		Скоба
18	М8х30		Болт
19	701.8100014-1		Трубка
