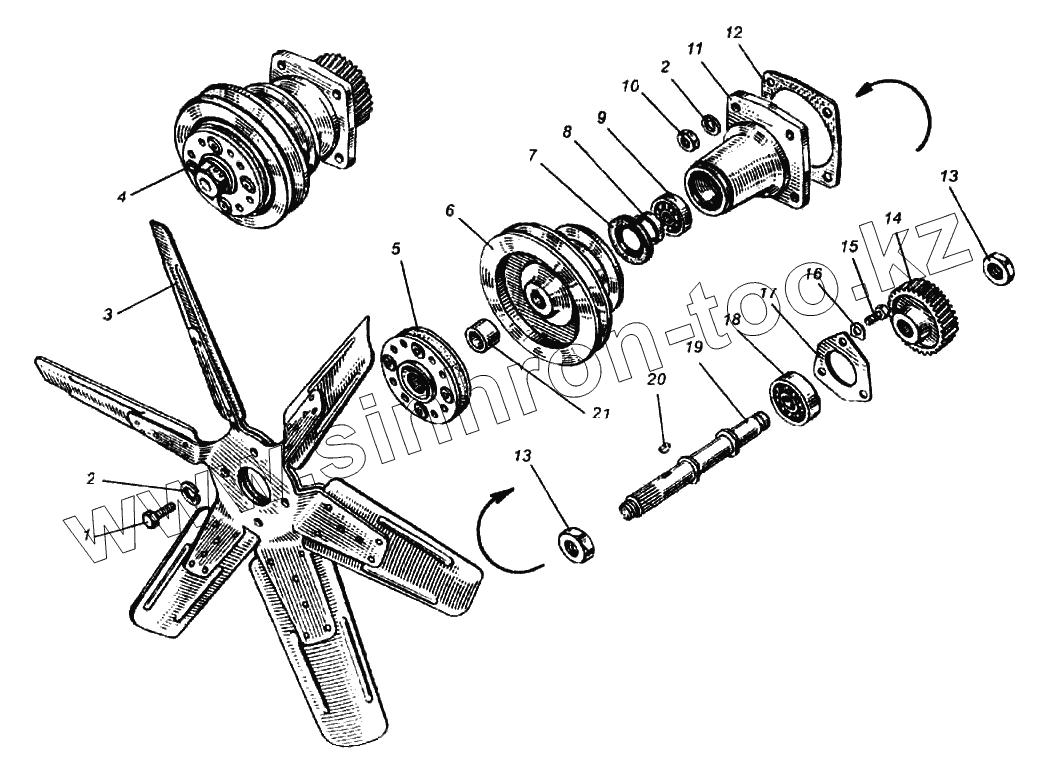

Каталог запасных частей к технике: ПТЗ К-702МВА. Вентилятор двигателя-238НД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 201499-П29 Болт крепления заглушки люка
2 252136-П2 Шайба пружинная
3 238Н6-1308012-6 Крыльчатка
4 238Н6-1308011-В Привод вентилятора
5 236-1308090-В Муфта вентилятора упругая в сборе
6 238Н6-1308025 Шкив
7 210-1701230 Сальник привода вентилятора в сборе
8 236-1308055 Втулка сальника
9 6-205К Подшипник
10 250513-П29 Гайка
11 236-1308102 Корпус привода вентилятора
12 236-1308108 Прокладка корпуса привода вентилятора
13 250659-П29 Гайка
14 236-1308104-6 Шестерня
15 201456-П29 Болт крепления сапуна
16 312532-П15 Шайба
17 236-1308107 Фланец упорный
18 305 Шарикоподшипник вала ведомой шестерни радиальный
19 238Н6-1308050 Вал
20 314008-П2 Шпонка сегментная
21 238Н6-1308098 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
