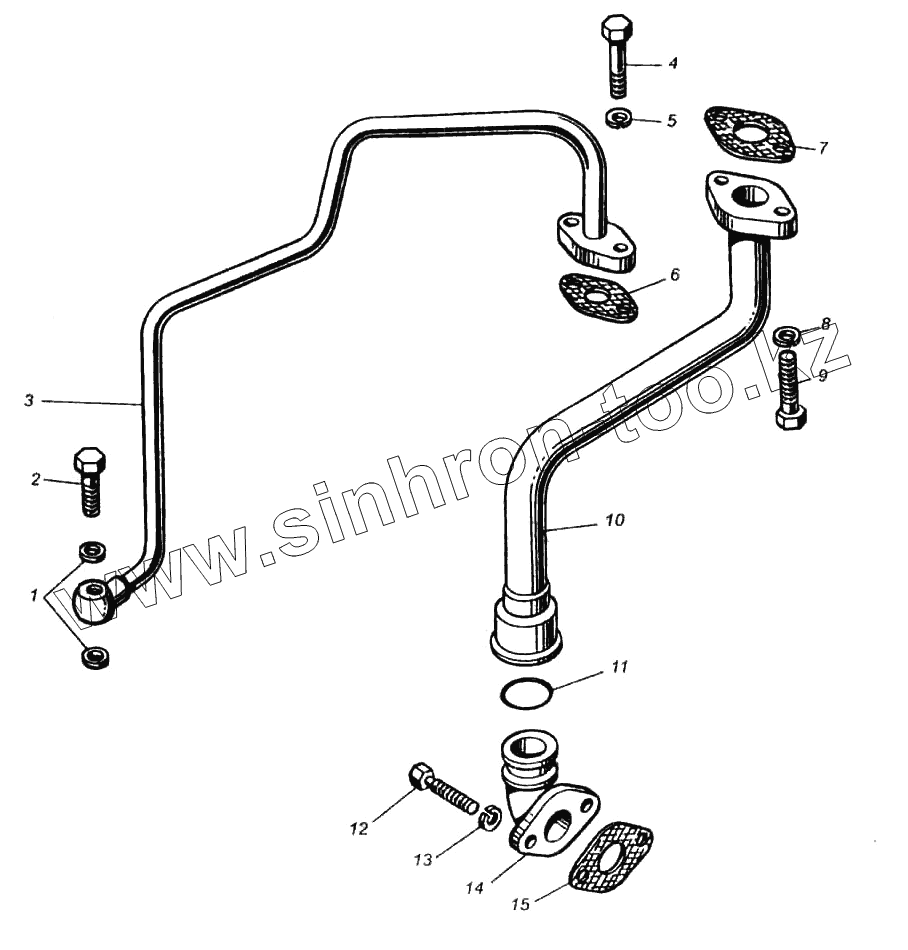

Каталог запасных частей к технике: ПТЗ К-702МВА. Трубки подвода и отвода масла турбокомпрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 201-1015624 Прокладка пробки
2 310264-П29 Болт
3 8423.1118220-20 Трубка подвода масла
4 201495-П29 Болт
5 252156-П2 Шайба пружинная
6 238Ф-1118225 Прокладка
7 238Ф-1118322 Прокладка
8 252136-П2 Шайба пружинная
9 201497-П29 Болт
10 8423.1118230-20 Трубка слива масла
11 030-036-36-2-5 Кольцо
12 201466-П29 Болт крепления генератора к планке
13 252135-П2 Шайба пружинная
14 8423 1118248-20 Патрубок сливной нижний
15 8423.1118322 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
