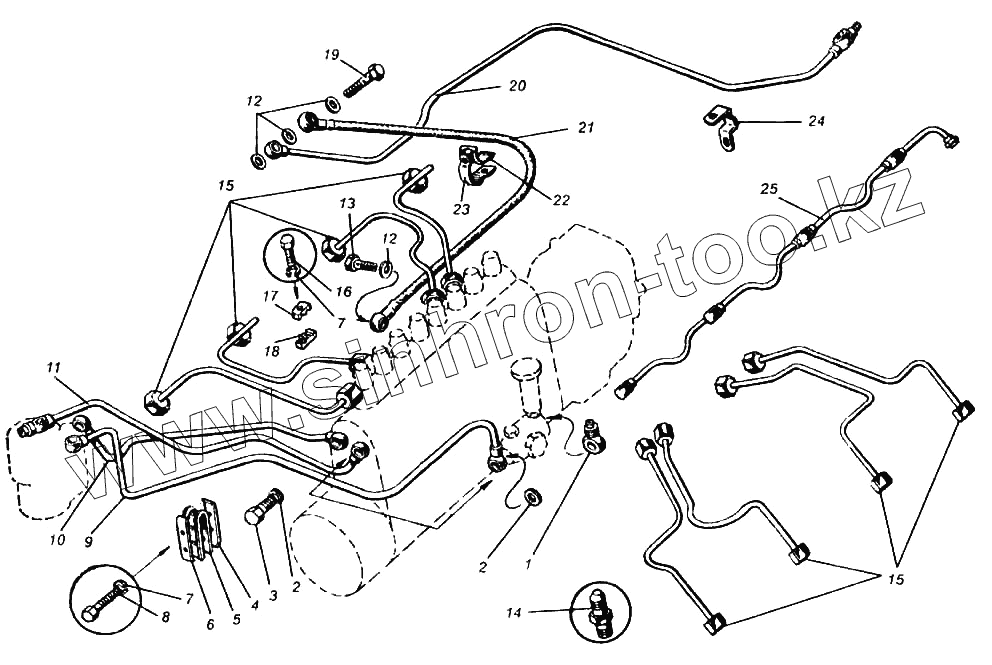

Каталог запасных частей к технике: ПТЗ К-702МВА. Топливные трубопроводы двигателя-238НД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 236-1104430 Наконечник топливной трубки
2 252136-П2 Шайба пружинная
3 310096-П2 Болт крепления трубки
4 236-1104440 Скоба крепления топливопроводов
5 236-1104457-6 Прокладка
6 236-1104441 Скоба крепления топливопроводов
7 252134-П2 Шайба пружинная
8 201422-П29 Болт крепления скобы
9 238-1104422-В Трубка топливного насоса отводная в сборе
10 236-1104426 Трубка топливного насоса высокого давления подводная в сборе
11 236-1104384 Трубка топливная отводная от фильтра тонкой очистки в сборе
12 312482-П34 Шайба
13 310122-П2 Болт
14 314656-П29 Ниппель
15 236-1104308-62 Трубка
16 201420-П29 Болт крепления топливных трубок
17 236-1104458 Колодка крепления топливных трубок
18 238-1104459-6 Колодка
19 310239-П29 Болт
20 238-1104346-В Трубка топливная отводная в сборе
21 236-1104334 Трубка
22 240-1104337 Прокладка
23 315492-П29 Клямер
24 315484-П29 Клямер
25 238-1104370-6 Трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
