Каталог запасных частей к технике: ПТЗ К-702МВА. Оборудование погрузочное

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

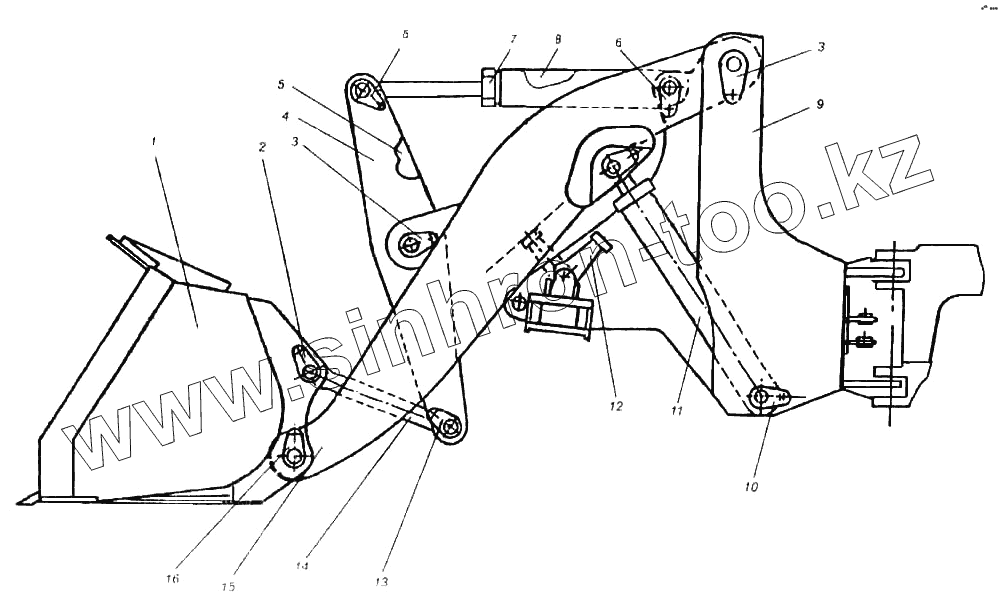

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ПК-6-4622010		Ковш
2	ПК-6-4621050-01		Палец
3	ПК-6-4621060		Палец
4	ПК-6-4604010		Рычаг
5	ПК-6-4604030		Рычаг
6	ПК-6-4621040		Палец
7	ПК-6-4614010		Гидроцилиндр ковша
8	Ц160х560		Гидроцилиндр ковша
9	ПК-6-2801010		Рама-портал
10	ПК-6-4621040-01		Палец
11	Ц160х1000		Гидроцилиндр стрелы
12	ПК-6-2801090		Кронштейн
13	ПК-6-4621050		Палец
14	ПК-6-4604050		Тяга
15	ПК-6-4621010		Стрела
16	ПК-6-4621050-02		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
