Каталог запасных частей к технике: ПТЗ К-702МВА. Натяжное устройство двигателя-238НД

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

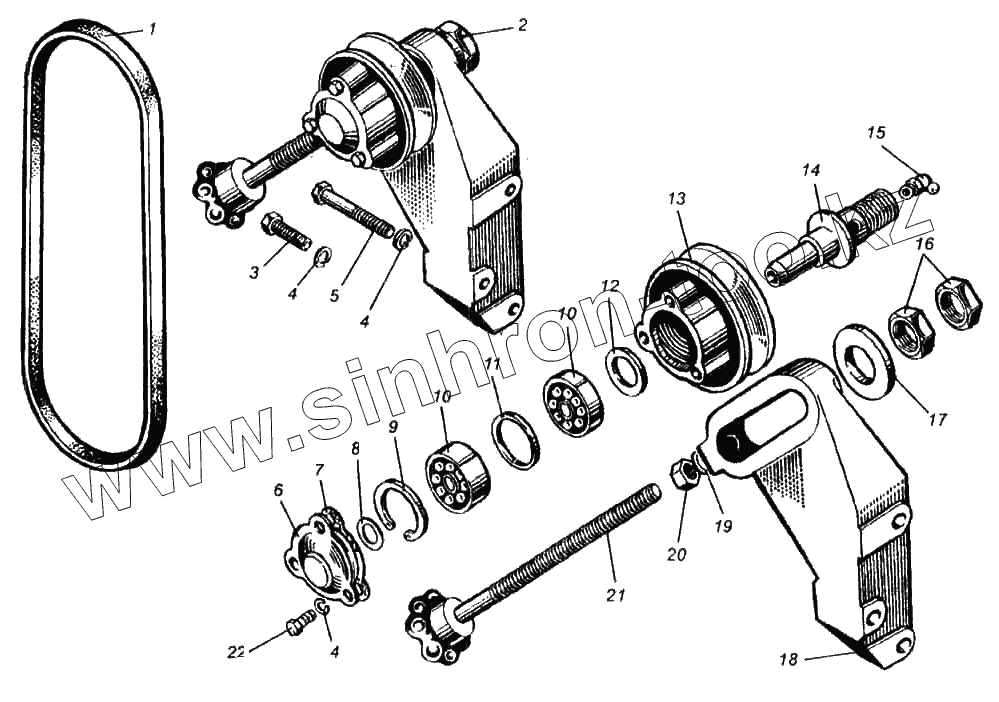

Позиция на иллюстрации	Заводской номер детали		Название детали
1	238Н6-1307170		Ремень
2	236-3509300-А3		Натяжное устройство в сборе
3	201460-П29		Болт крепления натяжного устройства
4	252135-П2		Шайба пружинная
5	200271-П29		Болт коробки водяного термостата
6	236-3509318-В		Крышка шкива натяжного устройства
7	236-3509320		Прокладка крышки шкива
8	236-1028224		Кольцо
9	236-1307148		Кольцо пружинное упорное
10	203		Шарикоподшипник валика водяного насоса задний
11	236-3509324-6		Кольцо
12	236-1307107		Сальник
13	236-3509312-В		Шкив натяжного устройства
14	236-3509316-6		Ось
15	Пресс-масленка		Пресс-масленка
16	250659-П29		Гайка
17	204-1308054		Шайба
18	236-3509306-А		Кронштейн
19	252137-П2		Шайба пружинная
20	250515-П29		Гайка
21	204-1308064-А2		Болт-натяжитель ремня привода компрессора
22	201454-П29		Болт крепления заглушки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
