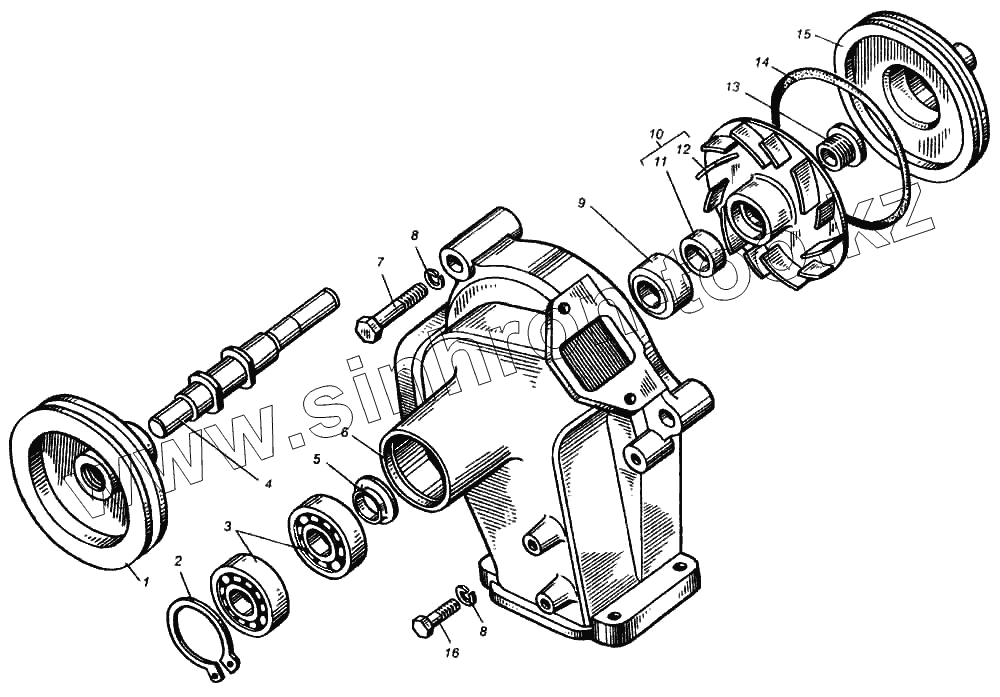

Каталог запасных частей к технике: ПТЗ К-702МВА. Насос водяной двигателя ЯМЗ-8423.10

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8423.1307216		Шкив привода насоса
2	840.1004022-10		Кольцо
3	1160304К		Подшипник
4	840.1307023		Валик насоса
5	840.1307026		Водосбрасыватель
6	841.1307015		Корпус насоса
7	201575-П29		Болт
8	252137-П2		Шайба пружинная
9	840.1307031		Уплотнение торцовое
10	841.1307030		Крыльчатка насоса в сборе
11	840.1307039		Втулка крыльчатки
12	841.1307032		Крыльчатка
13	316193-П		Пробка
14	112-120-46-2-1		Кольцо
15	841.1307045		Крышка насоса
16	201573-П29		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
