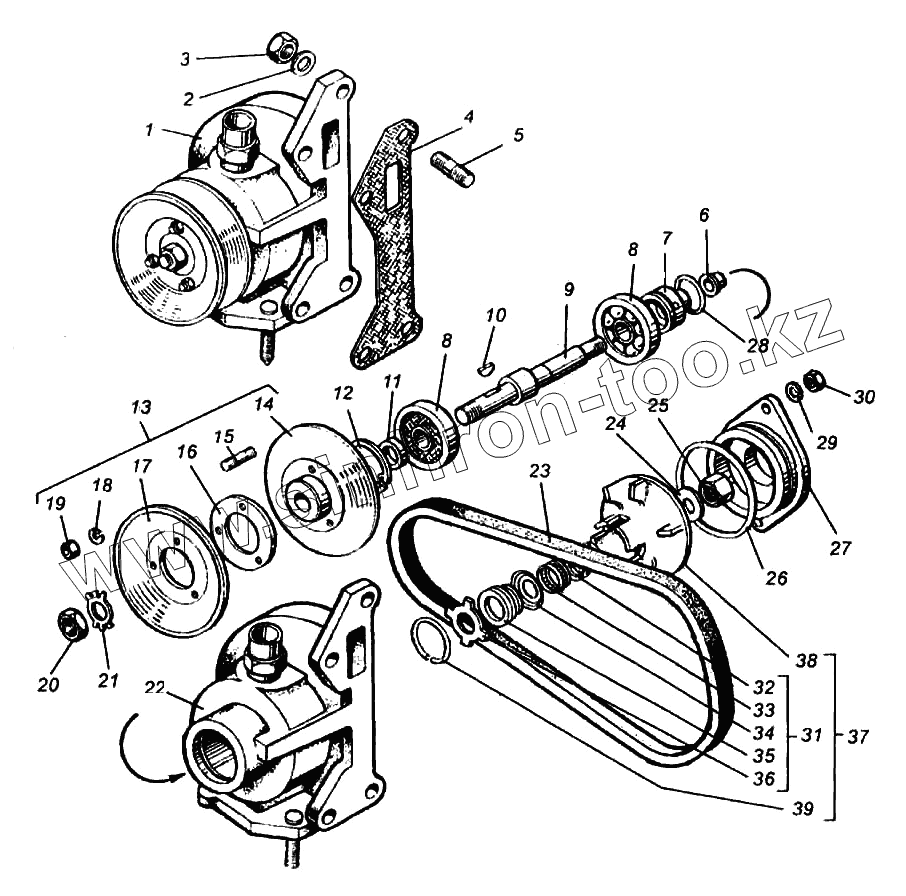

Каталог запасных частей к технике: ПТЗ К-702МВА. Насос водяной двигателя-238НД

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	236-1307010-А2		Насос
2	252136-П2		Шайба пружинная
3	250513-П29		Гайка
4	236-1307048-А		Прокладка
5	216259-П29		Шпилька крепления коллекторов
6	201-1307026		Водосбрасыватель
7	236-1307017-В		Втулка корпуса водяного насоса
8	160703		Подшипник
9	236-1307023-В		Валик
10	314005-П2		Шпонка сегментная
11	236-1307111		Втулка
12	236-1307081		Кольцо запорное
13	236-1307212-63		Шкив
14	236-1307216-В		Ступица
15	310441-П29		Шпилька
16	236-1307222		Прокладка шкива регулировочная
17	236-1307218-6		Боковина
18	252134-П2		Шайба пружинная
19	250508-П29		Гайка
20	250636-П29		Гайка крепления шкива
21	312536-П29		Шайба
22	236-1307014-Г		Корпус
23	236-1307170		Ремень
24	312484-П		Шайба стопорная
25	312115-П		Гайка колпачковая
26	240Н-1115134		Кольцо
27	236-1307045-6		Крышка
28	236-1307043		Кольцо
29	252135-П2		Шайба пружинная
30	250511-П29		Гайка
31	236-1307029		Манжета сальника водяного насоса, большая и малая обоймы манжеты, упорное кольцо и пружина сальника (комплект для ремонта водяного насоса)
32	201-1307034-А		Пружина сальника водяного насоса
33	201-1307037		Обойма манжеты водяного насоса малая
34	240-1307036		Обойма
35	240-1307038		Манжета
36	236-1307035-А3		Кольцо
37	236-1307030-6		Крыльчатка
38	236-1307032-6		Крыльчатка
39	236-1307033		Кольцо сальника водяного насоса стопорное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
