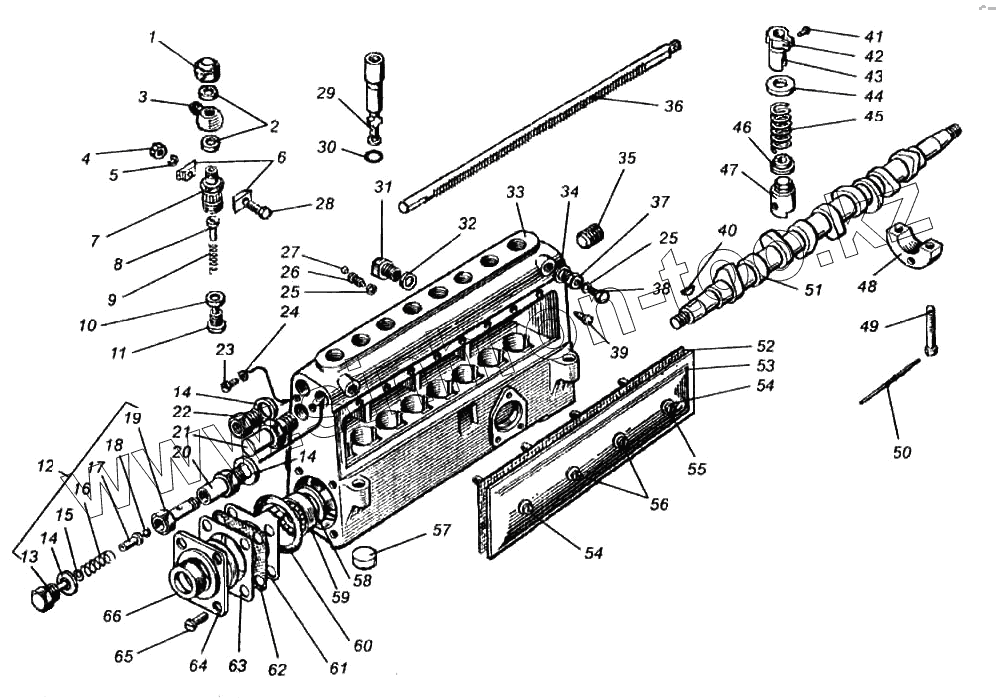

Каталог запасных частей к технике: ПТЗ К-702МВА. Насос топливный высокого давления двигателя-238НД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
805-1111007
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
805-1111007 805-1111007 Насос
1 312107-П15 Гайка колпачковая
2 312450-П Шайба
3 236-1111116 Ниппель соединительный
4 250508-П29 Гайка
5 252134-П29 Шайба пружинная
6 236-1111120 Сухарь штуцера
7 60.1111118 Штуцер
8 60.1111113-10 Упор
9 33.1111108 Пружина
10 236-1111086 Прокладка нагнетательного клапана
11 33.1111102 Клапан
12 33.1111282 Клапан
13 33.1111301 Пробка
14 312630-П Шайба
15 870617-П Шайба
16 33.1111289 Пружина
17 33.1111290 Направляющая
18 33.1111325 Шарик
19 33.1111285 Корпус
20 60.1111286 Ввертыш
21 238НВ-1111238 Колпачок
22 236-1111032 Ввертыш корпуса
23 310704-П29 Винт
24 312446-П Шайба
25 312353-П Шайба уплотнительная
26 310952-П15 Винт стопорный
27 236-1111154-А Стопор винта
28 201426-П29 Болт стяжной сухаря
29 60.1111074-20 Пара плунжерная
30 236М-1111083-А Кольцо
31 236М-1111034-А Вввртыш
32 312445-П Шайба
33 80.1111020 Корпус
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
