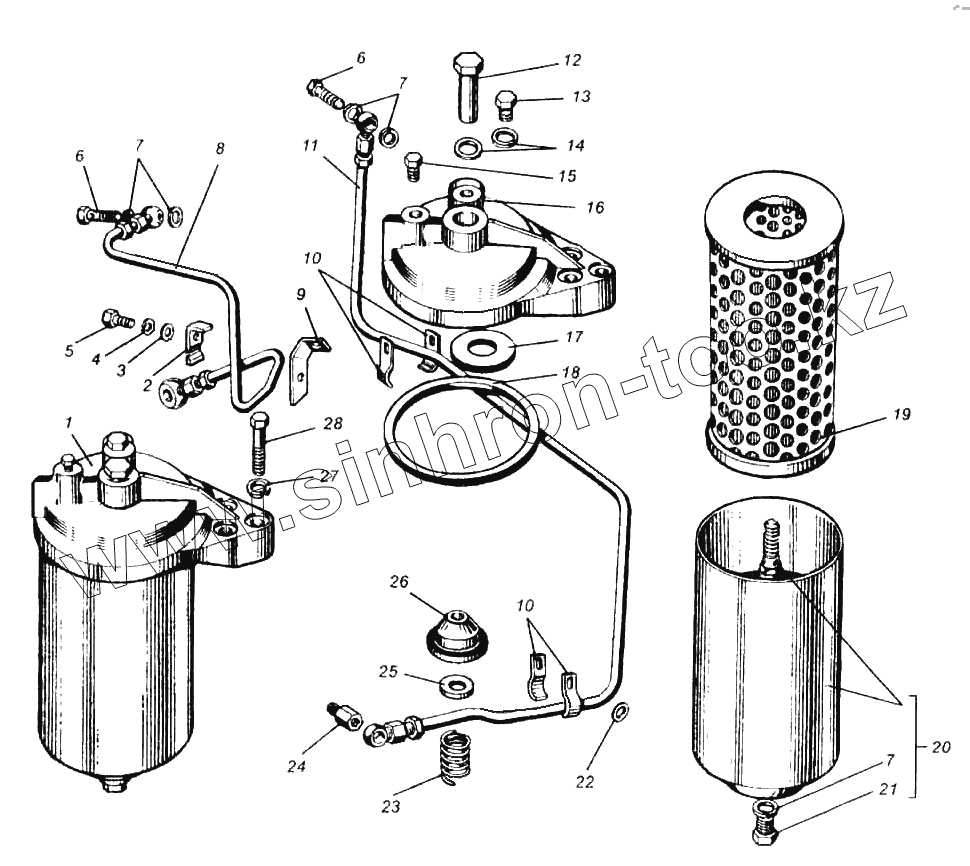

Каталог запасных частей к технике: ПТЗ К-702МВА. Масляный фильтр турбокомпрессора двигателя-238НДъ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 238Н6-1017010-А4 Фильтр
2 238Н6-1017144 Колодка
3 Шайба Шайба
4 Шайба Шайба
5 Болт Болт
6 310096-П2 Болт крепления трубки
7 312326-П34 Шайба
8 Трубка Трубка
9 Кронштейн Кронштейн
10 Кляммер Кляммер
11 Трубка Трубка
12 238Н6-1017110-6 Болт
13 201-1117124 Пробка крышки
14 201-1015624 Прокладка пробки
15 316121-П29 Пробка коническая
16 238Н6-1017108-Г Крышка
17 240-1017122-6 Прокладка
18 201-1012083 Прокладка колпака масляного фильтра
19 240-1017040-А2 Элемент фильтрующий
20 238Н6-1017078 Колпак
21 316154-П29 Пробка
22 Шайба Шайба
23 240-1017048-6 Пружина
24 Наконечник Наконечник
25 312607-П2 Шайба
26 238Н6-1017045-62 Чашка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
