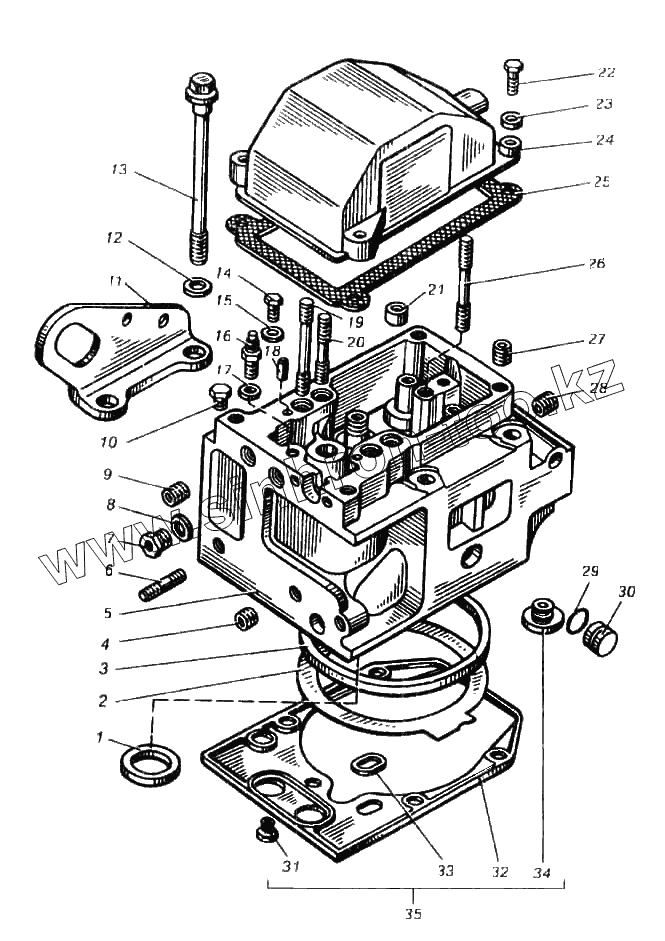

Каталог запасных частей к технике: ПТЗ К-702МВА. Головка цилиндров двигателя ЯМЗ-8423.10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 840 1003108 Седло клапана
2 840.1003212-30 Прокладка головки
3 840.1003466 Кольцо уплотнительное газового стыка
4 316601-П29 Ввертыш
5 840.1003013-10 Головка цилиндра в сборе
6 216527-П29 Шпилька крепления фланца форсунки
7 316603-П29 Ввертыш
8 201-1015624 Прокладка пробки
9 316600-П29 Ввертыш
10 316121-П29 Пробка коническая
11 841.1002350 Рым
11 841-1002351 Рым
13 312693-П29 Шайба
14 840.1003016 Болт крепления головки
15 201454-П29 Болт крепления заглушки
16 312638-П Шайба
17 840.1104918 Ниппель
18 258639-П Штифт
19 310450-П2 Шпилька крепления оси коромысла
20 310467-П2 Шпилька крепления оси коромысла
21 840.1007095 Втулка - штифт
22 201464-П29 Болт
23 252005-П29 Шайба
24 840.1003264 Крышка головки
25 840.1003270 Прокладка крышки
26 310468-П2 Шпилька крепления скобы форсунки
27 316608-П29 Ввертыш
28 316602-П Ввертыш
29 238Н-1723031 Кольцо уплотнительное
30 840.1003436 Заглушка
31 840.1003510 Вставка уплотнительная
32 840.1003505 Прокладка уплотнительная
33 840.1003506 Вставка уплотнительная
34 840.1003508 Вставка уплотнительная
35 840.1003514 Прокладка уплотнительная и вставки на 1 головку (комплект для з/ч)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
