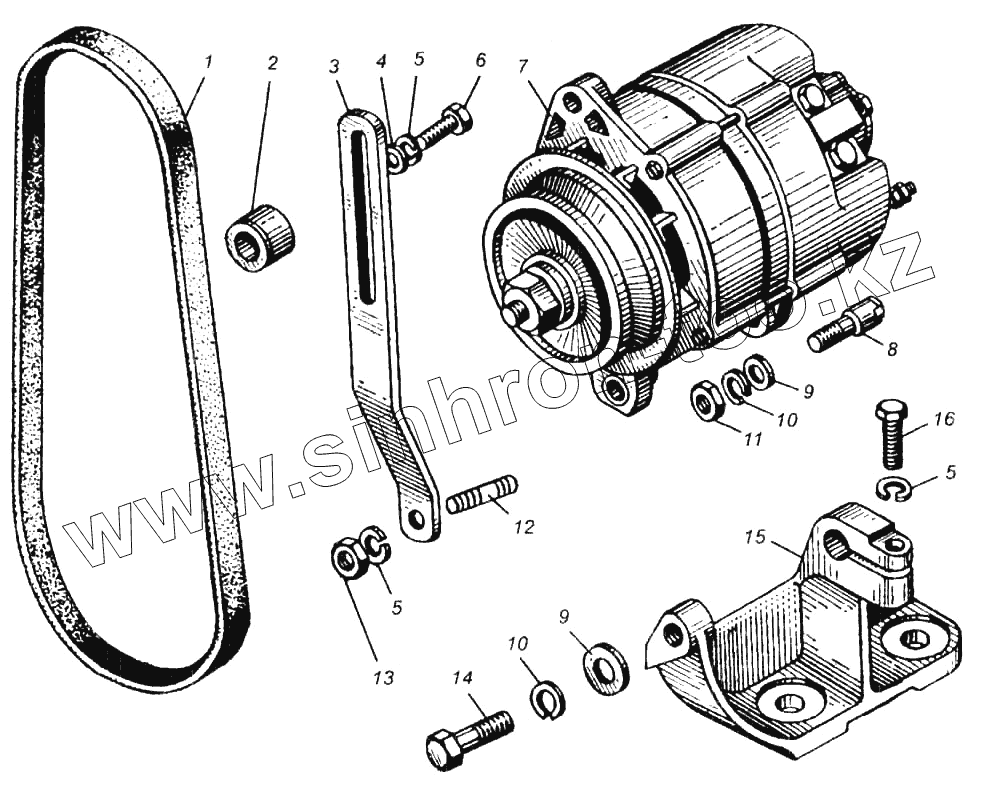

Каталог запасных частей к технике: ПТЗ К-702МВА. Генератор двигателя-238НД

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

7

8

9

9

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	238Н6-1307170		Ремень
2	238Н6-3701027-6		Втулка
3	238-3701790		Планка
4	252038-П29		Шайба
5	252135-П2		Шайба пружинная
6	201468-П29		Болт
7	Г287Е-3701000		Генератор
8	238-3701780		Палец
9	252006-П29		Шайба
10	252136-П2		Шайба пружинная
11	250512-П29		Гайка
12	216233-П29		Шпилька крепления планки
13	250511-П29		Гайка
14	201505-П29		Болт крепления фильтра
15	238Н6-3701774		Кронштейн
16	201458-П29		Болт М8Х25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
