Каталог запасных частей к технике: ПТЗ К-702МВА. Газопровод двигателя-238НД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
4
4
5
5
5
6
6
7
8
9
10
11

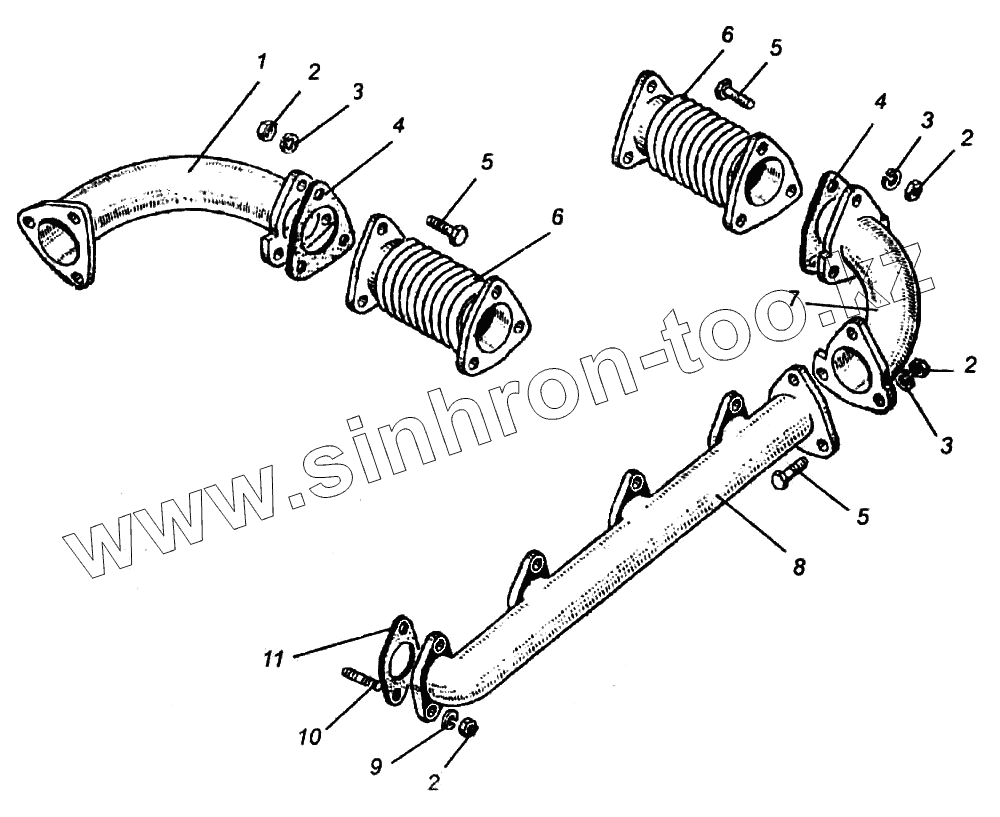

Позиция на иллюстрации Заводской номер детали Название детали
1 238Н6-1008043-6 Труба
2 250512-П Гайка
3 252136-П2 Шайба пружинная
4 238Н6-1008054 Прокладка
5 200315-П29 Болт крепления подводной трубы
6 238Н6-1008088-А Сильфон
7 238Н6-1008042-6 Труба
8 238Н6-1008022-6 Коллектор
9 312300-П2 Шайба
10 310443-П Шпилька
11 236-1008050 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
