Каталог запасных частей к технике: ПТЗ К-702МВА. Фильтр тонкой очистки топлива двигателя ЯМЗ-8423.10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
840.1117010
1
2
3
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

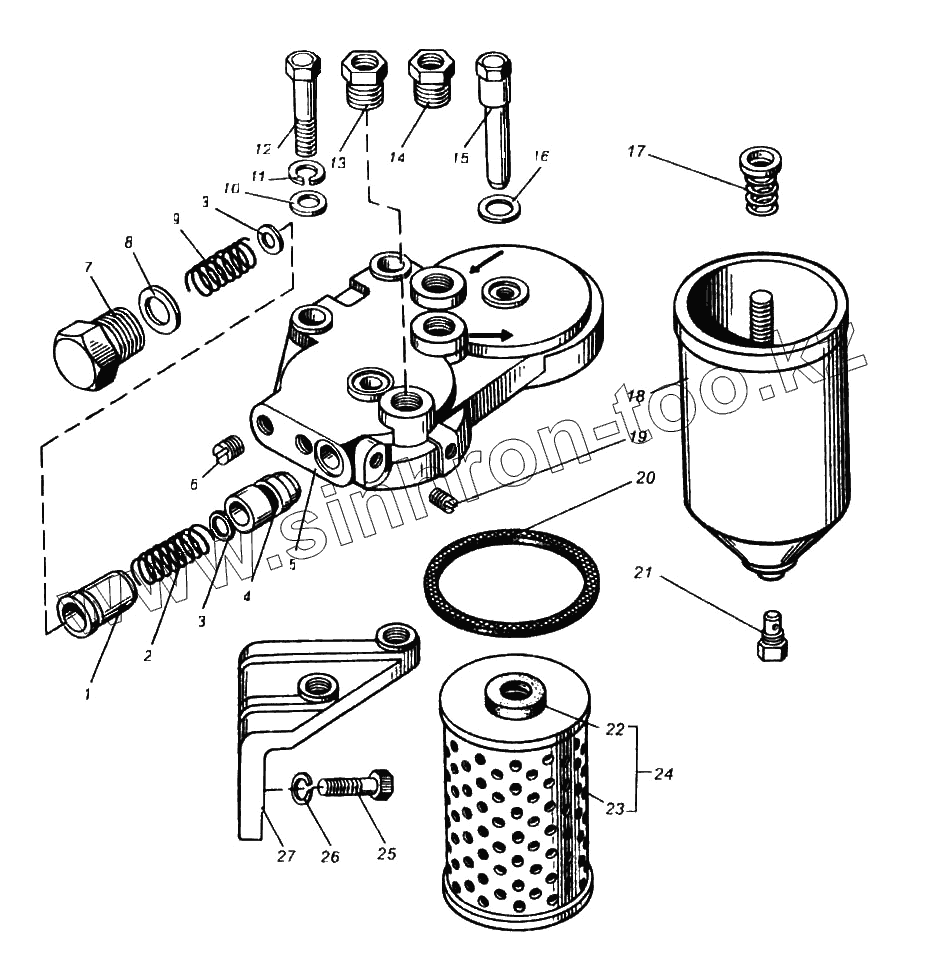

Позиция на иллюстрации Заводской номер детали Название детали
840.1117020 840.1117020 Корпус фильтра в сборе
840.1117010 840.1117010 Фильтр в сборе
1 840.1117162 Гильза перепускного клапана
2 840.1117158 Пружина клапана термостата
3 312699-П2 Шайба
4 840.1117150 Клапан перепускной
5 840.1117022 Корпус фильтра
6 316198-П29 Пробка
8 312367-П Шайба
9 840.1117159 Пружина перепускною клапана
10 252007-П29 Шайба
11 252137-П2 Шайба пружинная
12 201573-П29 Болт
13 316622-П29 Ввертыш
14 316615-П29 Ввертыш
15 840.1117122 Болт
16 312326-11 Прокладка
17 840.1117037 Пружина фильтра
18 840.1117182 Колпак фильтра
19 45 9931 1201 Пробка
20 840.1117186 Прокладка колпака
21 840.1117144 Пробка сливная
22 8401117114 Прокладка элемента
23 840.1117040-01 Элемент фильтрующий
24 840.1117035-01 Элемент в упаковке
25 310213-П29 Болт
26 252136-П2 Шайба пружинная
27 841.1117152 Кронштейн
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
