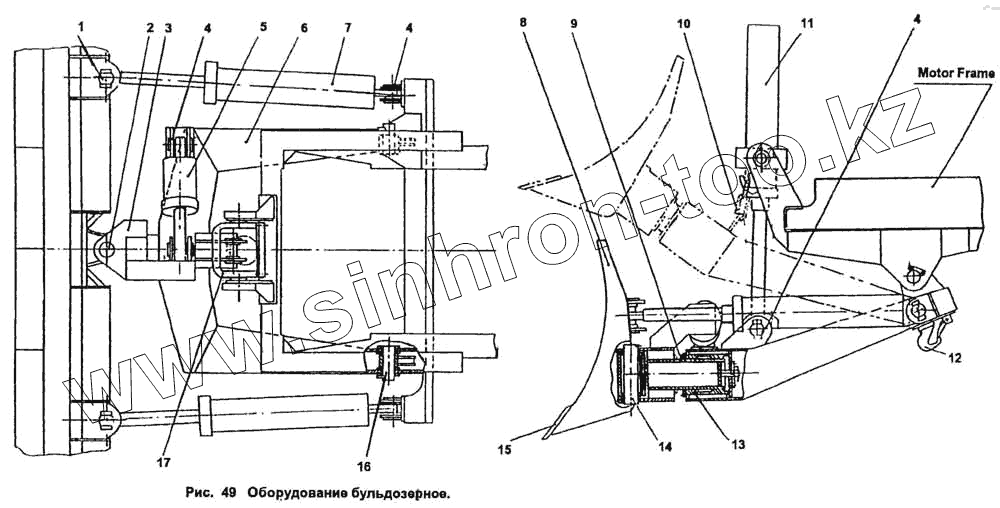

Каталог запасных частей к технике: ПТЗ К-702МВ. Оборудование бульдозерное

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	УДМ.0000011		Палец
2	УДМ.0000003		Ось
3	УДМ.0000020-1		Шарнир
4	УДМ.0000009-1		Палец
5	УДМ.0003000-1		Гидроцилиндр 160х120
6	УДМ.0200000-1		Рама
7	УДМ.0002000-1		Гидроцилиндр 160х800
8	УДМ.0100000-1		Отвал
9	УДМ.0000050-1		Цапфа
10	ТМК3.12.00.020		Цепь
11	УДМ.0001000-1		Гидроцилиндр 160х800
12	2256010-2801017-1		Крюк
13	УДМ.0200033		Обойма
14	УДМ.0000003		Ось
15	УДМ.0100000-1		Отвал
16	УДМ.0000001		Ось
17	БТУ-55-0201-05		Рамка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
