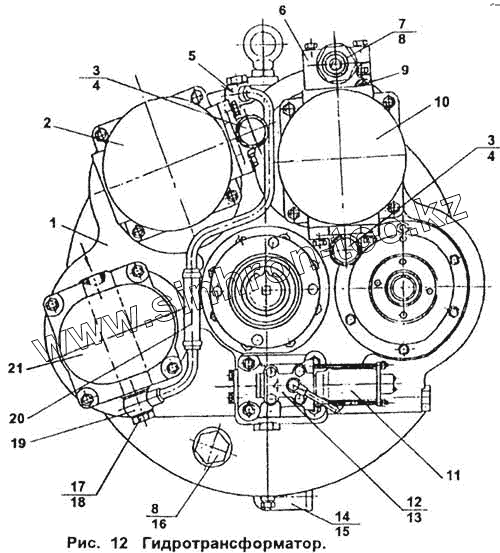

Каталог запасных частей к технике: ПТЗ К-702МВ. Гидротрансформатор
1
2
3
4
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2765020-1603000-03 | Гидротрансформатор | |
| 2 | НШ-100А-3-Л | Насос рулевого управления | |
| 3 | 700А.1602068-1 | Патрубок | |
| 4 | 700А.1602071 | Прокладка | |
| 5 | 2765020-1603070 | Трубопровод | |
| 6 | 700А.1602039 | Муфта угловая | |
| 7 | 700А.3406025 | Штуцер | |
| 8 | 700А.3422067-02 | Кольцо уплотнительное | |
| 9 | 070-076-36-1-3 | Кольцо | |
| 10 | НШ-100А-3-Л | Насос рулевого управления | |
| 11 | 2765020-1603050 | Клапан блокировки | |
| 12 | 2765015-1603030 | Клапан | |
| 13 | 2765015-1603015 | Прокладка | |
| 14 | 2765015-1603013 | Прокладка | |
| 15 | 2765015-1603014 | Прокладка | |
| 16 | 702.1603079-1 | Пробка | |
| 17 | 700.1724023-2 | Болт зажимной | |
| 18 | 700.1701413 | Прокладка | |
| 19 | 2765020-1603080 | Труба | |
| 20 | 16х25-1.6 | Рукав | |
| 21 | НМШ-25 | Насос |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
