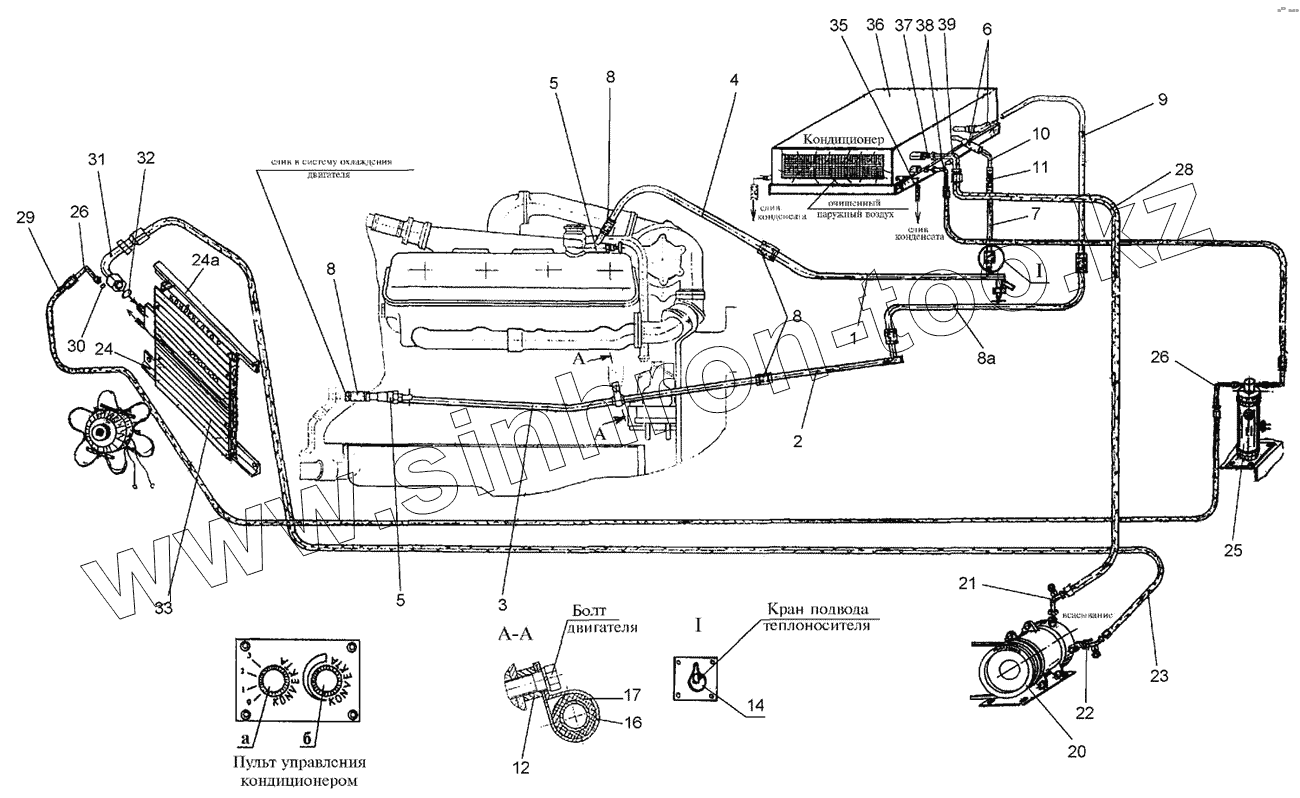

Каталог запасных частей к технике: ПТЗ К-702МБА. Вентиляция, отопление и кондиционирование кабины
1
2
3
4
5
5
6
7
8
8
8
8
9
10
11
12
14
16
17
20
21
22
23
24
24
25
26
26
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-8100131 | Труба | |
| 2 | 744Р-8110020 | Труба | |
| 3 | 2256010-8100131-02 | Труба | |
| 4 | 744Р-8110011 | Труба | |
| 5 | ВС-11 (Кр. 29) | Кран | |
| 6 | 702МБ-8100001 | Труба | |
| 7 | 744Р-8110011-01 | Труба | |
| 8 | 2256010-8100131-01 | Труба {а} | |
| 8 | 701.8100014-1 | Трубка | |
| 9 | 744Р-8110011-04 | Труба | |
| 10 | 744Р-8110011-03 | Труба | |
| 11 | Н14-001-071 | Кран "КОNVЕКТА" | |
| 12 | 700.1100047 | Проставка | |
| 14 | Кран | Кран | |
| 16 | 22.29.9.0 | Скоба ОСТ 23.2.121-84 | |
| 17 | 700А.1100057-02 | Втулка | |
| 20 | ВКО-SАNSТА 043SD5Н14В/24V | Компрессор | |
| 21 | NW12/90 °/3/4@ (Н12-000-733) | Угольник | |
| 22 | NW10/90 °/7/8@ (Н12-000-732) | Угольник | |
| 23 | NW10R134а 12/22 (Н12-000-702) | Рукав | |
| 24 | 744Р-8100090 | Уголок | |
| 24 | 744Р-8100090-01 | Уголок {а} | |
| 25 | 2х5/8"ОR/1х7/16"ОR (Н14-001-036) | Влагомаслоотделитель | |
| 26 | NW8/90°/5/8@ (Н12-000-728) | Угольник | |
| 27 | NW8R134а 12/22 (Н12-000-701) | Рукав | |
| 28 | NW12R134а 12/22 (Н12-000-703) | Рукав | |
| 29 | NW8R134а 12/22 (Н12-000-701) | Рукав | |
| 30 | 5/8"NW8R134а (Н12-000-715) | Кольцо | |
| 31 | NW10/90 °/3/4@ (Н12-000-729) | Угольник | |
| 32 | 3/4"NW10R134а (Н12-000-716) | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
