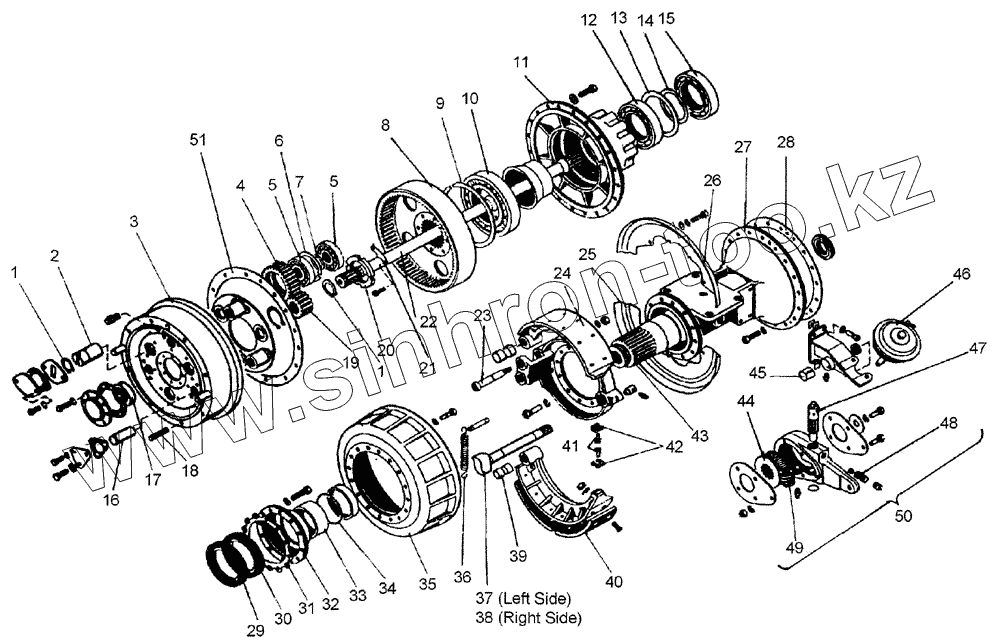

Каталог запасных частей к технике: ПТЗ К-702МБА. Мост ведущий
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2С-60 | Кольцо | |
| 2 | 700А.2300017 | Ось сателлита | |
| 3 | 2256010-2300015-1-01 | Водило | |
| 4 | 700.2300032 | Сателлит | |
| 5 | 12312КМ | Подшипник | |
| 6 | 2С-130 | Кольцо | |
| 7 | 700.2300031-2 | Кольцо | |
| 8 | 700.2300024-1 | Шестерня венечная | |
| 9 | 700.2300125 | Кольцо пружинное | |
| 10 | 2234К | Подшипник | |
| 11 | 700.2300085-1 | Ступица | |
| 12 | 130 | Подшипник | |
| 13 | 700.2300031-5 | Кольцо | |
| 14 | 700.2300031-3 | Кольцо | |
| 15 | 32130Д | Подшипник | |
| 16 | 700А.2300021 | Штифт | |
| 17 | 209 | Подшипник | |
| 18 | М22х1,5х65 | Шпилька | |
| 19 | 700.2300027 | Шестерня солнечная | |
| 20 | 700.2300026 | Гайка | |
| 21 | 700.2300025-1 | Планка стопорная | |
| 22 | 2765020-2300012 | Полуось | |
| 23 | 700.2300016 | Ось тормозной колодки | |
| 24 | 2765020-2300060 | Колодка тормозная верхняя | |
| 25 | 700А.2300118 | Козырек | |
| 26 | 700А.2300117 | Козырек | |
| 27 | 2765020-2300010-01 | Кожух | |
| 27 | 2765020-2300010 | Кожух | |
| 28 | 2765020-2300013 | Прокладка | |
| 29 | 700.2300100 | Манжета | |
| 30 | 700.2300190 | Манжета | |
| 31 | 700.2300017 | Прокладка | |
| 32 | 700А.2300013 | Крышка | |
| 33 | 2765020-2300011 | Втулка | |
| 34 | 150-160-58-1-3 | Кольцо | |
| 35 | 700.2300015 | Барабан тормозной | |
| 36 | 700.2300035-1 | Пружина | |
| 37 | 700А.2300018 | Кулак | |
| 38 | 700А.2300019 | Кулак | |
| 39 | 700.2300083-2 | Втулка | |
| 40 | 700.2300081 | Накладка | |
| 41 | М8х25 | Болт | |
| 42 | 700.2300082 | Сухарь | |
| 43 | 2765020-2300062 | Труба | |
| 44 | 700.2300065-1 | Шестерня червячная | |
| 45 | 700.2300076-1 | Втулка | |
| 46 | Камера тормозная | Камера тормозная | |
| 47 | 700.2300066 | Ось червяка | |
| 48 | 700.2300069-2 | Пружина | |
| 49 | 700.2300067 | Червяк | |
| 50 | 700.2300020-1 | Рычаг | |
| 51 | 700А.2300023 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
