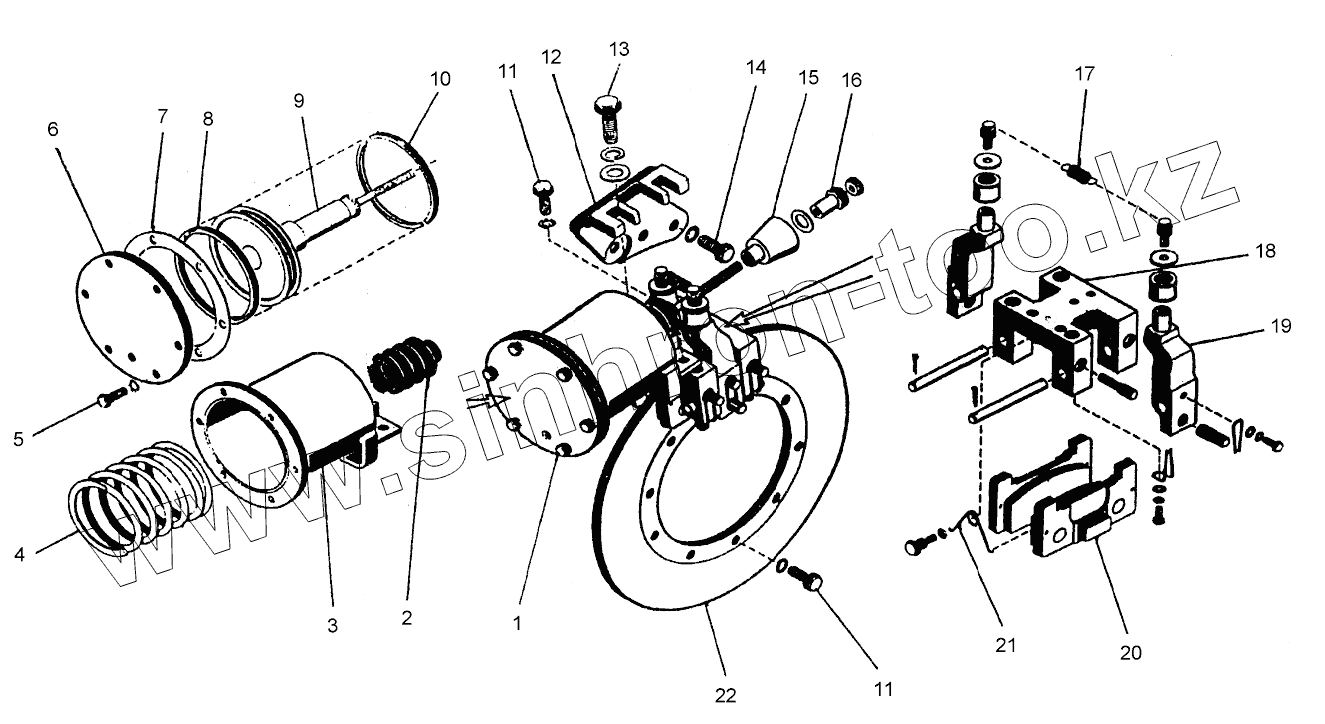

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ. Тормоз стояночный
2256010-3507000
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2256010-3507000 | 2256010-3507000 | Тормоз стояночный | |
| 1 | 2256010-3507010-2 | Энергоаккумулятор | |
| 2 | 2256010-3507021 | Чехол | |
| 3 | 2256010-3507020-1 | Корпус | |
| 4 | 700А. 1700044-1 | Пружина наружная | |
| 5 | М10х20 | Болт | |
| 6 | 2256010-3507016-1 | Крышка | |
| 7 | 2256010-3507019-1 | Прокладка | |
| 8 | 1-125-3 | Манжета | |
| 9 | 2256010-3507030-2 | Поршень | |
| 10 | 2256010-3507018-1 | Полукольцо | |
| 11 | М12х25 | Болт | |
| 12 | 2256010-3507013-2 | Кронштейн | |
| 13 | М18х1,5х40 | Болт | |
| 14 | М14х1,5х35 | Болт | |
| 15 | 2256010-3507014-2 | Конус | |
| 16 | 2256010-3507033 | Гайка | |
| 17 | 700А.0023078 | Пружина | |
| 18 | 2256010-3507011 | Суппорт | |
| 19 | 700А.0023052-1 | Рычаг | |
| 20 | 700А.0023110 | Колодка | |
| 21 | 700А.0023059-1 | Пружина | |
| 22 | 700А.0023054 | Диск |
