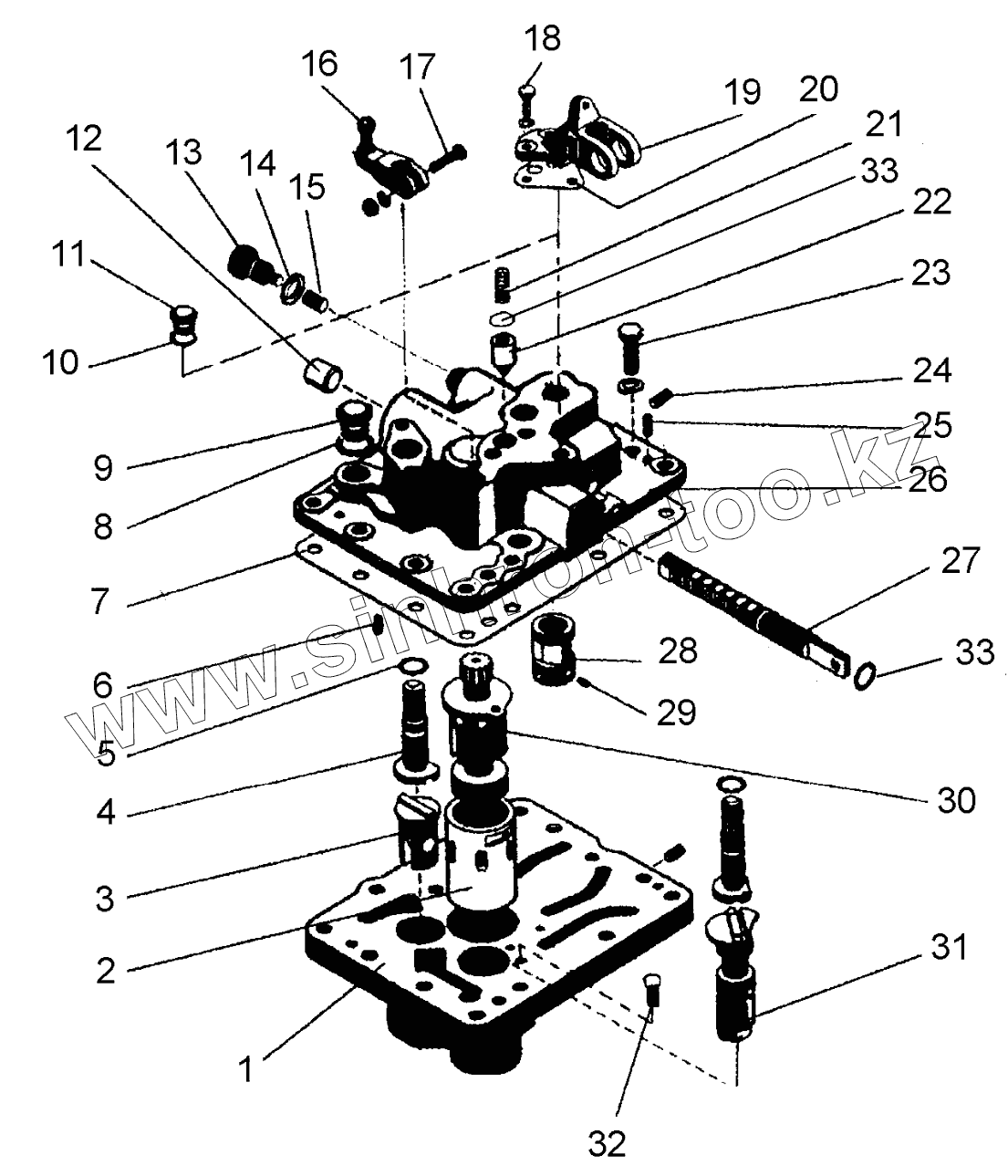

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ. Механизм переключения передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2765015-1702011 | Корпус | |
| 2 | 2765015-1702012 | Гильза | |
| 3 | 700А.1702051 | Золотник | |
| 4 | 700.1702022 | Поводок | |
| 5 | 014-018-25-1-3 | Кольцо | |
| 6 | 6u8х12 | Штифт | |
| 7 | 700А. 1702026-2 | Прокладка | |
| 8 | 700.1701413 | Прокладка | |
| 9 | 700А. 1700072-3 | Пробка | |
| 10 | 700.3429042 | Прокладка | |
| 11 | 700А. 1700072-01 | Пробка | |
| 12 | 700.1702055 | Заглушка | |
| 13 | 700А. 1702024 | Пробка | |
| 14 | 700.1704039 | Прокладка | |
| 15 | 700А. 1702028 | Золотник | |
| 16 | 700.1702040-1 | Рычаг | |
| 17 | М8х30 | Болт | |
| 18 | М10х30 | Болт | |
| 19 | 700А. 1702042 | Кронштейн | |
| 20 | 700А. 1702043 | Прокладка | |
| 21 | 700.1716063 | Пружина | |
| 22 | 744Р-1702011 | Гильза | |
| 23 | М10х25 | Болт | |
| 24 | 700.1702029 | Заглушка | |
| 25 | 8u8х18 | Штифт | |
| 26 | 2765015-1702015-1 | Крышка | |
| 27 | 744Р-1702036 | Рейка | |
| 28 | 700А. 1702045-2 | Пробка | |
| 29 | 4u8х8 | Штифт | |
| 30 | 2765015-1702030-1 | Золотник | |
| 31 | 2765015-1702016-1 | Золотник | |
| 32 | 700А. 1702048 | Упор | |
| 33 | Б 9,525-100 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
