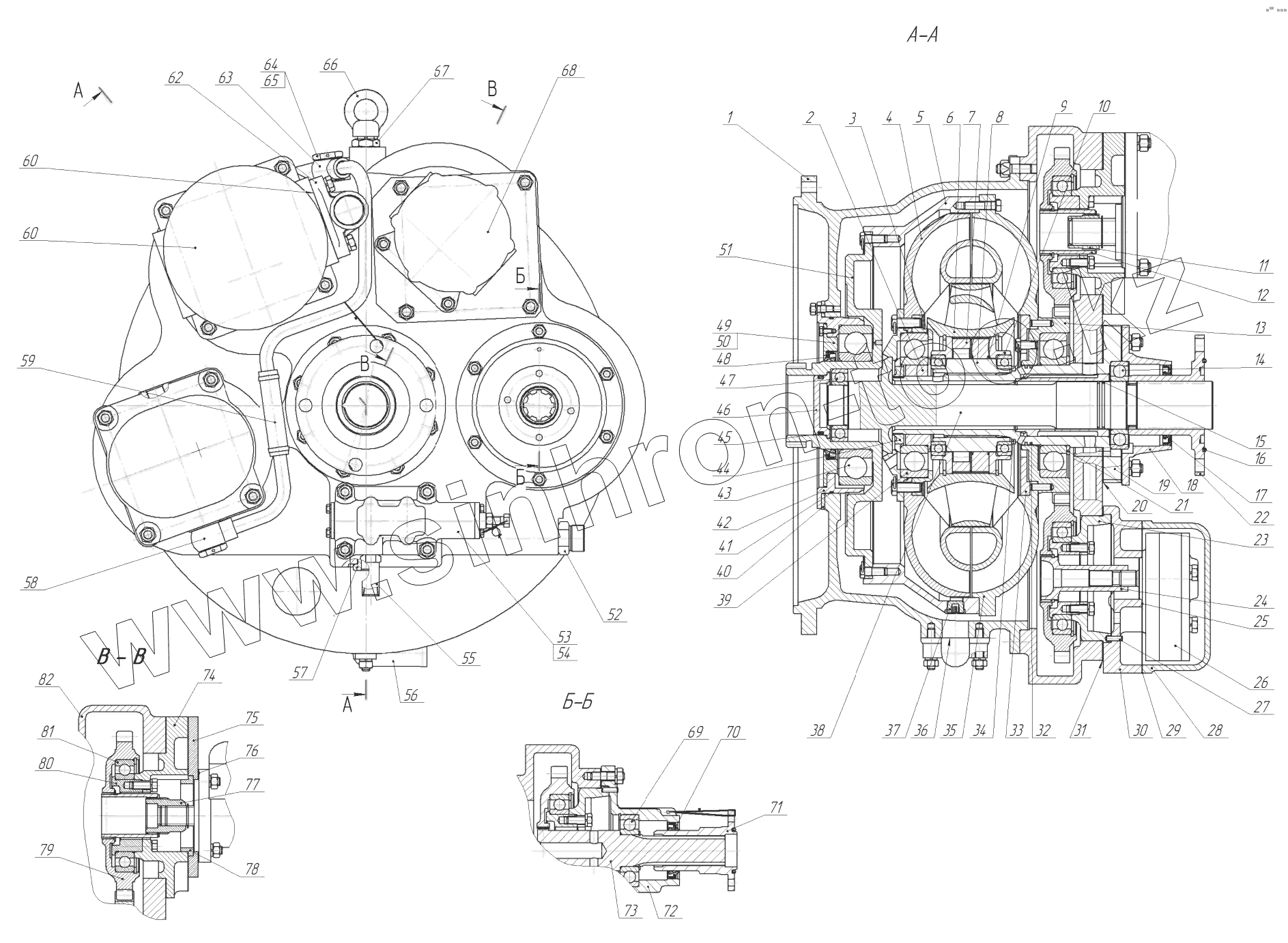

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ. Гидротрансформатор
2765020-1603000-08
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2765020-1603000-08 | 2765020-1603000-08 | Гидротрансформатор | |
| 1 | 2765020-1603011-01 | Корпус | |
| 2 | 2765020-1603014 | Втулка | |
| 3 | 2765020-1603018 | Стакан | |
| 4 | ГТ470-0100002 | Колесо турбинное | |
| 5 | 2765020-1603049-1 | Барабан | |
| 6 | ГТ470-0100003-01 | Колесо реактора | |
| 7 | 2765020-1603034 | Обойма | |
| 8 | 702.1603023 | Ступица | |
| 9 | 702.1603051 | Пружина | |
| 10 | 2765020-1603037 | Втулка | |
| 11 | 744Р-1600013 | Муфта | |
| 12 | 744Р-1602022 | Муфта | |
| 13 | 2765020-1603016 | Шестерня | |
| 14 | 212 | Подшипник | |
| 15 | 702.1603035-01 | Кольцо уплотнительное | |
| 16 | 110-116-36 | Кольцо | |
| 17 | 700А.1701450 | Манжета 75х100х10 | |
| 18 | 2267100-1603018-1 | Крышка | |
| 19 | 2765020-1603074-1 | Ступица | |
| 20 | 2267100-1603029 | Прокладка | |
| 21 | 2765020-1603017 | Кольцо | |
| 22 | 2256010-1600027-01 | Фланец | |
| 23 | 700А. 1602057-1 | Стакан | |
| 24 | 2267100-1603022 | Муфта | |
| 25 | 2267100-1603038 | Прокладка | |
| 26 | НМШ25А | Насос | |
| 27 | 6u8x20 | Штифт | |
| 28 | 2267100-1603017 | Крышка | |
| 29 | 2267100-1603028 | Прокладка | |
| 30 | 2267100-1603016 | Фланец | |
| 31 | 2267100-1603027 | Прокладка | |
| 32 | 702.1603035-02 | Кольцо уплотнительное | |
| 33 | 2765020-1603015 | Шайба | |
| 34 | 2765020-1603017-01 | Кольцо | |
| 35 | ГТ470-1601001 | Колесо насосное | |
| 36 | 2765015-1603014 | Прокладка | |
| 37 | 2256010-2300029 | Пробка | |
| 38 | 2765020-1603170 | Вал | |
| 39 | 220 | Подшипник | |
| 40 | 2765020-1603021 | Кольцо регулировочное | |
| 41 | 195-200-36 | Кольцо | |
| 42 | 2765020-1603012 | Фланец | |
| 43 | 222 | Подшипник | |
| 44 | 2765020-1603013 | Гайка | |
| 45 | 063-073-58 | Кольцо | |
| 46 | 2765020-1603019 | Крышка | |
| 47 | 210 | Подшипник | |
| 48 | 2.1-110х135-4 | Манжета | |
| 49 | 2765020-1603022 | Крышка | |
| 50 | 2765020-1603023 | Прокладка | |
| 51 | 2765020-1603032-1 | Фланец | |
| 52 | 700.4614078-1 | Штуцер | |
| 53 | 2765015-1603030-1 | Клапан | |
| 54 | 2765015-1603015 | Прокладка | |
| 55 | 2765020-1603054 | Штуцер | |
| 56 | 2765015-1603040 | Патрубок | |
| 57 | 2267100-1603035 | Пробка | |
| 58 | 2765020-1603080 | Труба | |
| 59 | 16х25-1,6 | Рукав | |
| 60 | НШ100А-3-Л | Насос | |
| 61 | 700А. 1602071 | Прокладка | |
| 62 | 700А. 1602068-2 | Патрубок | |
| 63 | 2765020-1603070 | Трубопровод | |
| 64 | 700.1724023-2 | Болт зажимной | |
| 65 | 700.1701413-1 | Прокладка | |
| 66 | 700.1701274 | Рым-гайка | |
| 67 | 2765020-1603024 | Шпилька | |
| 68 | НШ50А-3-Л | Насос | |
| 69 | 308А | Подшипник | |
| 70 | 2.1-50х70-3 | Манжета | |
| 71 | 702.1603130 | Фланец | |
| 72 | 702.1603056-2 | Крышка | |
| 73 | 702.1603031-4 | Валик | |
| 74 | 702.1603107 | Стакан | |
| 75 | 2765020-3400079 | Проставка | |
| 76 | 744-1600022 | Прокладка | |
| 77 | 744Р-1600014 | Муфта | |
| 78 | 744Р-4600051 | Втулка | |
| 79 | 702.1603106-2 | Шестерня | |
| 80 | 700А. 1602054-1 | Втулка | |
| 81 | 118 | Подшипник | |
| 82 | 2765015-1603012 | Картер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
