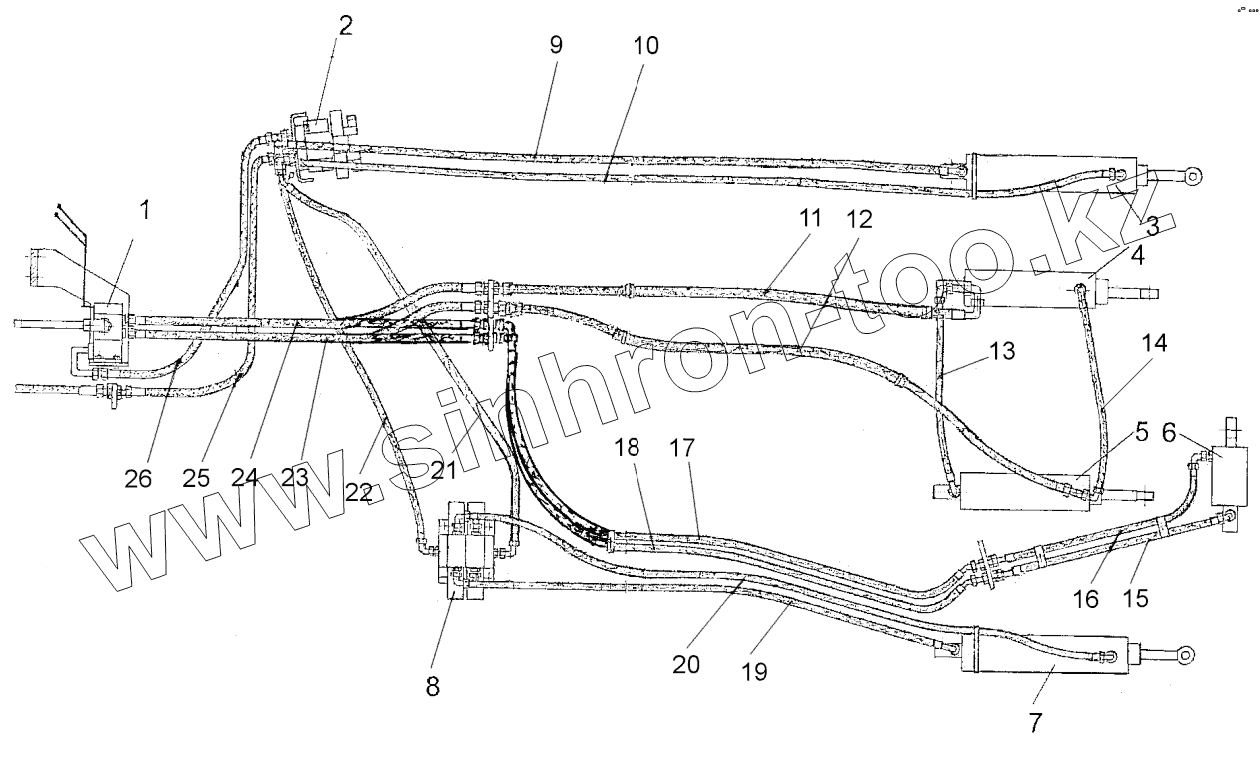

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ. Гидросистема управления рабочим оборудованием
БКУ-4600000-7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БКУ-4600000-7 | БКУ-4600000-7 | Гидросистема управления рабочим оборудованием | |
| 1 | Р160-3/1-111 | Гидрораспределитель | |
| 2 | ВЕХ 1664-Г24НМ-ЕТ-Н50-ПППК | Гидроблок | |
| 3 | Ц160.70x710 | Гидроцилиндр | |
| 4 | Ц160.70x360 | Гидроцилиндр | |
| 5 | Ц160.70x360 | Гидроцилиндр | |
| 6 | Ц160.70x200 | Гидроцилиндр | |
| 7 | Ц160.70x710 | Гидроцилиндр | |
| 8 | 2РЭГ50-00 | Распределитель электрогидравлический | |
| 9 | 12/2100 DKOL(90)-DKOL(90)(0) | Рукав высокого давления армированный 2SN | |
| 10 | 12/2920 DKOL(90)-DKOL(90)(0°) | Рукав высокого давления армированный 2SN | |
| 11 | 20/1670 DKOL-DKOL(90) | Рукав высокого давления армированный 2SN | |
| 12 | 20/1900 DKOL-DKOL | Рукав высокого давления армированный 2SN | |
| 13 | 16/700 DKOL-DKOL(90) | Рукав высокого давления армированный 2SN | |
| 14 | 16/700 DKOL-DKOL(90) | Рукав высокого давления армированный 2SN | |
| 15 | 12/1500 DKOL-DKOL(45) | Рукав высокого давления армированный 2SN | |
| 16 | 12/1500 DKOL-DKOL(45) | Рукав высокого давления армированный 2SN | |
| 17 | 12/2100 DKOL(45)-DKOL(90)(0°) | Рукав высокого давления армированный 2SN | |
| 18 | 12/2100 DKOL(45)-DKOL(90)(0°) | Рукав высокого давления армированный 2SN | |
| 19 | 12/1900 DKOL-DKOL(90) | Рукав высокого давления армированный 2SN | |
| 20 | 12/2720 DKOL-DKOL(90) | Рукав высокого давления армированный 2SN | |
| 21 | 12/810 DKOL-DKOL(45) | Рукав высокого давления армированный 2SN | |
| 22 | 12/520 DKOL-DKOL(45) | Рукав высокого давления армированный 2SN | |
| 23 | 20/970 DKOL-DKOL | Рукав высокого давления армированный 2SN | |
| 24 | 20/970 DKOL-DKOL | Рукав высокого давления армированный 2SN | |
| 25 | 20/910 DKOL-DKOL | Рукав высокого давления армированный 2SN | |
| 26 | 20/710 DKOL-DKOL | Рукав высокого давления армированный 2SN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
