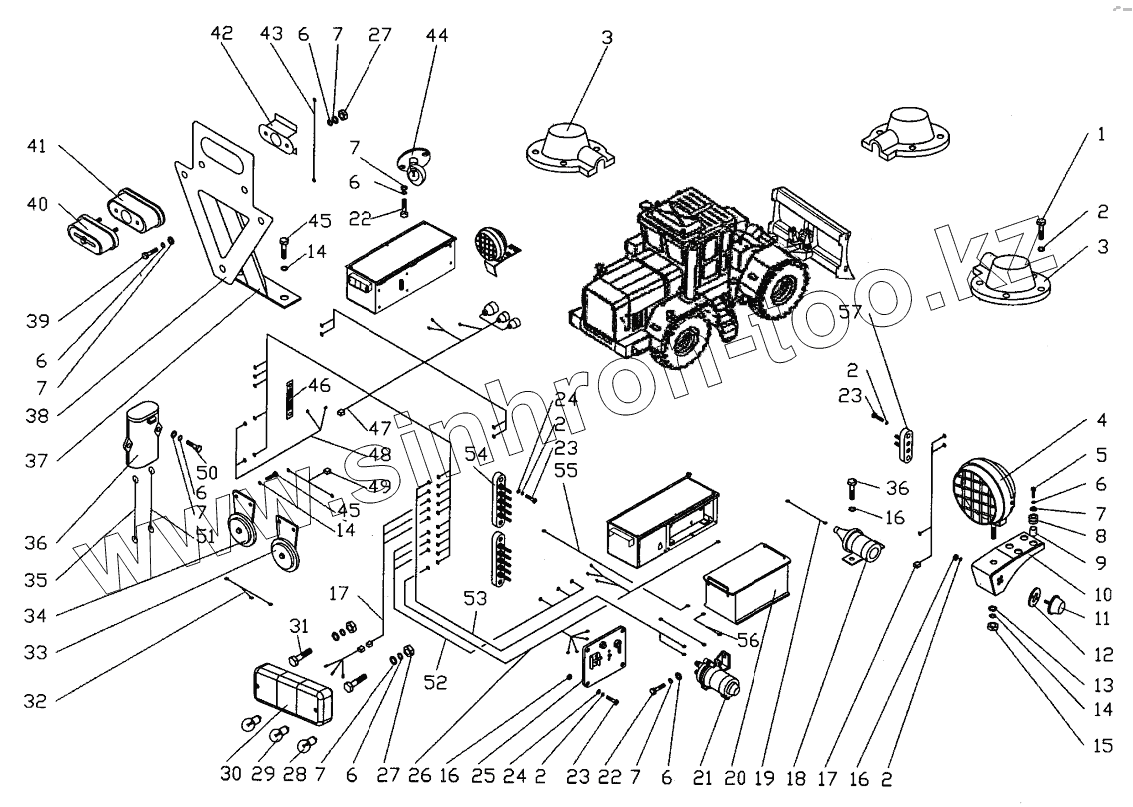

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ. Электрооборудование подмоторной полурамы
702МБА-3700000
1
2
2
2
2
2
3
3
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
9
10
11
12
13
14
14
14
15
16
16
16
17
17
18
19
20
21
22
22
23
23
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 702МБА-3700000 | 702МБА-3700000 | Электрооборудование подмоторной полурамы | |
| 1 | ВМ5-6gх12.48.019 | Винт | |
| 2 | 5.65Г.05 | Шайба | |
| 3 | 2256010-3797150 | Крышка | |
| 4 | 8724.3.10-01 | Фара рабочая | |
| 5 | М6-6gх25.56.019 | Болт | |
| 6 | 6.65Г.05 | Шайба | |
| 7 | А6.01.019 | Шайба | |
| 8 | 2256010-3798027 | Амортизатор | |
| 9 | 2256010-3798026 | Втулка | |
| 10 | Э2256010-3798023-1 | Кронштейн левый | |
| 11 | УП101Б | Повторитель боковой указателя поворота | |
| 12 | 700А.3700058 | Прокладка | |
| 13 | А8.01.019 | Шайба | |
| 14 | 8.65Г.05 | Шайба | |
| 15 | М8-6Н.8С.019 | Гайка ГОСТ 5927-70 | |
| 16 | М5-6Н.8С.019 | Гайка | |
| 17 | Э2256010-3798070-1 | Жгут проводов рабочей фары | |
| 18 | ТК107 | Коммутатор транзисторный | |
| 19 | 2111-3707080-01 | Провод | |
| 20 | 6СТ-190АП | Батарея | |
| 21 | 1420.3737 | Выключатель | |
| 22 | М6-6gх16.56.019 | Болт | |
| 23 | ВМ5-6gх20.48.019 | Винт | |
| 24 | А5.01.019 | Шайба | |
| 25 | ПЖД600Н-1015410 | Щиток управления | |
| 26 | 702МБ-3798130 | Жгут подогревателя | |
| 27 | М6-6Н.8С.019 | Гайка | |
| 28 | А24-21-3 | Лампа | |
| 29 | А24-5-3 | лампа | |
| 30 | 7313.3716 | Фонарь задний | |
| 31 | М6-6gх20.56.019 | Болт | |
| 32 | 2256010-3798230 | Провод 96 | |
| 33 | С314 | Сигнал звуковой | |
| 34 | С313 | Сигнал звуковой безрупорный | |
| 35 | 702МБА-3798070 | Провод 1 | |
| 36 | ПС315-3723100-У-ХЛ | Розетка | |
| 37 | 744Р1-8400350 | Кронштейн номерного знака | |
| 38 | 744Р1 -8400321-1 | Пластина | |
| 39 | М6-6gх12.56.019 | Болт | |
| 40 | ФП131-Б | Фонарь освещения номерного знака | |
| 41 | 700А.3700041-1 | Прокладка | |
| 42 | 700А.3700131 | Прижим | |
| 43 | 2256010-3798380-16 | Провод 143 | |
| 44 | ПД308А-У-ХЛ | Лампа подкапотная | |
| 45 | М8-6gх16.56.019 | Болт | |
| 46 | 2256010-3798310 | Провод "массы" стартера | |
| 47 | 2765015-3798010-7 | Жгут проводов генераторный | |
| 48 | 703МВ-3798020 | Жгут проводов правого лонжерона | |
| 49 | 2256010-3798240 | Провод 31 | |
| 50 | М6-6gх45.56.019 | Болт | |
| 51 | 702МБА-3798080 | Провод "массы" | |
| 52 | 703МВ-3798020 | Жгут проводов левого лонжерона | |
| 53 | 702МБА-3798090 | Жгут выключателя | |
| 54 | 2256010-3795140 | Панель соединительная | |
| 55 | 702МБА-3798030 | Провод 2 | |
| 56 | 702МБА-3798020 | Провод 3 | |
| 57 | 14.3723.000 | Панель соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
