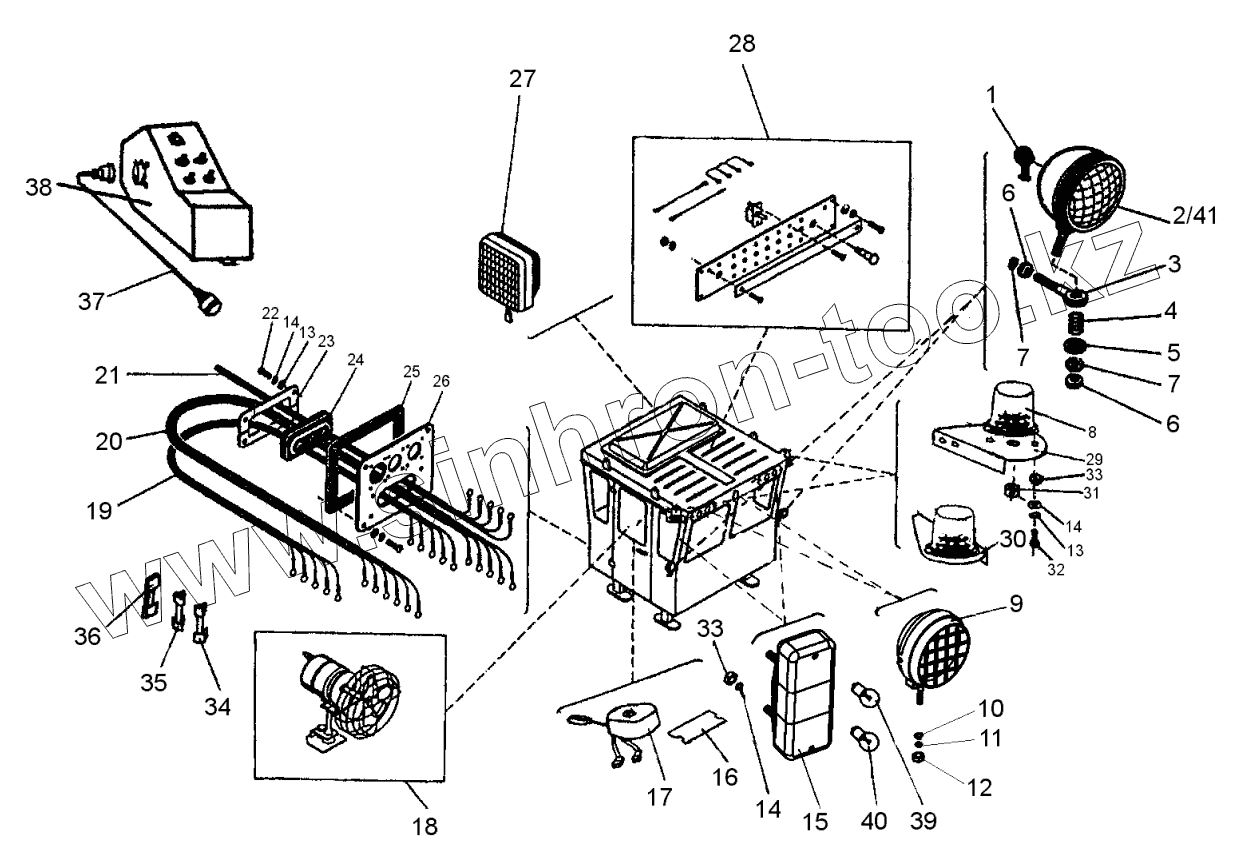

Каталог запасных частей к технике: ПТЗ К-702МБА-01-БКУ. Электрооборудование кабины
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 702МБА-3799000 | 702МБА-3799000 | Электрооборудование кабины | |
| 1 | 700.3700043-2 | Наконечник резиновый | |
| 2 | 313.3711 | Фара | |
| 3 | 700А.3799220 | Опора фары | |
| 4 | 700.3700012 | Пружина | |
| 5 | 700.3700013 | Чашка | |
| 6 | М12х1,25 | Гайка | |
| 7 | 12.65Г.05 | Шайба | |
| 8 | МП-01-24 | Маячок проблесковый | |
| 9 | 8724.3.10-01 | Фара рабочая | |
| 10 | 8.01.019 | Шайба | |
| 11 | 8.65Г.05 | Шайба | |
| 12 | М8 | Гайка | |
| 13 | 6.01.019 | Шайба | |
| 14 | 6.65Г.05 | Шайба | |
| 15 | 231.3712 | Фонарь | |
| 16 | 2256010-3799011 | Прокладка | |
| 17 | 89.3709-02 | Переключатель | |
| 18 | 526-81.04.210 | Вентилятор | |
| 19 | 2256010-3799170-1 | Жгут проводов передней стенки | |
| 20 | 2256010-3799180-1 | Жгут проводов блока релейного | |
| 21 | 2256010-3799190-1 | Жгут проводов питания прицепа | |
| 22 | М6х12 | Болт | |
| 23 | 2256010-3799019-1 | Планка | |
| 24 | 2256010-3799013-1 | Уплотнитель | |
| 25 | 2256010-3799024 | Рамка | |
| 26 | 2256010-3799020-1 | Крышка | |
| 27 | 11.37.14 | Плафон | |
| 28 | 703МД-3799010 | Блок выключателей | |
| 29 | 703МД-3799007-1 -01 | Кронштейн | |
| 30 | 703МД-3799007-1 | Кронштейн | |
| 31 | 700.3700039 | Втулка | |
| 32 | М6х25 | Винт | |
| 33 | М6 | Гайка | |
| 34 | ПВ-10, 30В | Предохранитель | |
| 35 | ПВ-30, 30В | Предохранитель | |
| 36 | ПВ-60, 30В | Предохранитель | |
| 37 | БКУ06.00010-2 | Жгут проводов гидросистемы | |
| 38 | БКУ06.01000-2 | Пульт управления | |
| 39 | А24-21-3 | Лампа | |
| 40 | А24-21-5 | Лампа | |
| 41 | А24-60^40 | Лампа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
