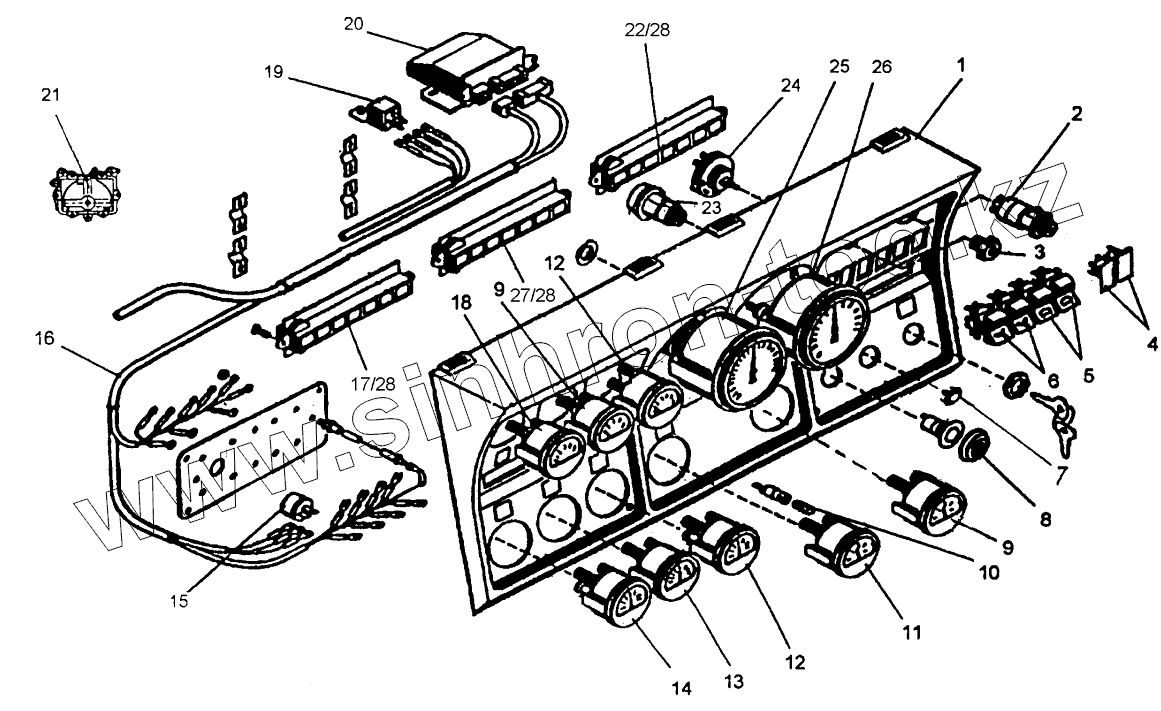

Каталог запасных частей к технике: ПТЗ К-702МА-ПК-6. Щиток приборов 702МВ-3805000-01
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2256010-3805011-1 | Панель приборов | |
| 2 | 32.3710 | Выключатель аварийной сигнализации | |
| 3 | 700А.3805090 | Ручка | |
| 4 | 2256010-3805014 | Заглушка | |
| 5 | П150-14.10 | Переключатель П150 | |
| 6 | ВК-343-01-12 | Выключатель ВК343 | |
| 7 | 2256010-3805013 | Заглушка | |
| 8 | 700.3805125 | Протектор | |
| 9 | 33.3810 | Приемник указателя давления масла | |
| 10 | А24-2 | Лампа | |
| 11 | 2256010-3805230 | Приемник указателя давления 14.3810 | |
| 12 | 36.3807 | Приемник указателя температуры | |
| 13 | 3452.3810 | Приемник указателя давления | |
| 14 | 11.3812-Э | Указатель напряжения | |
| 15 | 2256010-3805120 | Прерыватель контрольной лампы ручного тормоза РС493-У | |
| 16 | 702МВ-3805010 | Жгут проводов | |
| 17 | 2311.3803-08 | Блок контрольных ламп | |
| 18 | 34.3806 | Приемник указателя уровня топлива | |
| 19 | 11.3747010 | Реле | |
| 19 | 901.3747 | Реле | |
| 20 | РС951-А | Прерыватель указателя поворота | |
| 21 | 2712.3702 | Регулятор напряжения | |
| 22 | 2311.3803-06 | Блок контрольных ламп | |
| 23 | 1202.3704-02 | Выключатель стартера и приборов | |
| 24 | ВК416-Б-01 | Выключатель света щитка приборов с реостатом | |
| 25 | 18.3813 | Тахометр | |
| 26 | 3101.3802 | Спидометр | |
| 27 | 2311.3803-07 | Блок контрольных ламп | |
| 28 | А24-1,2 | Лампа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
