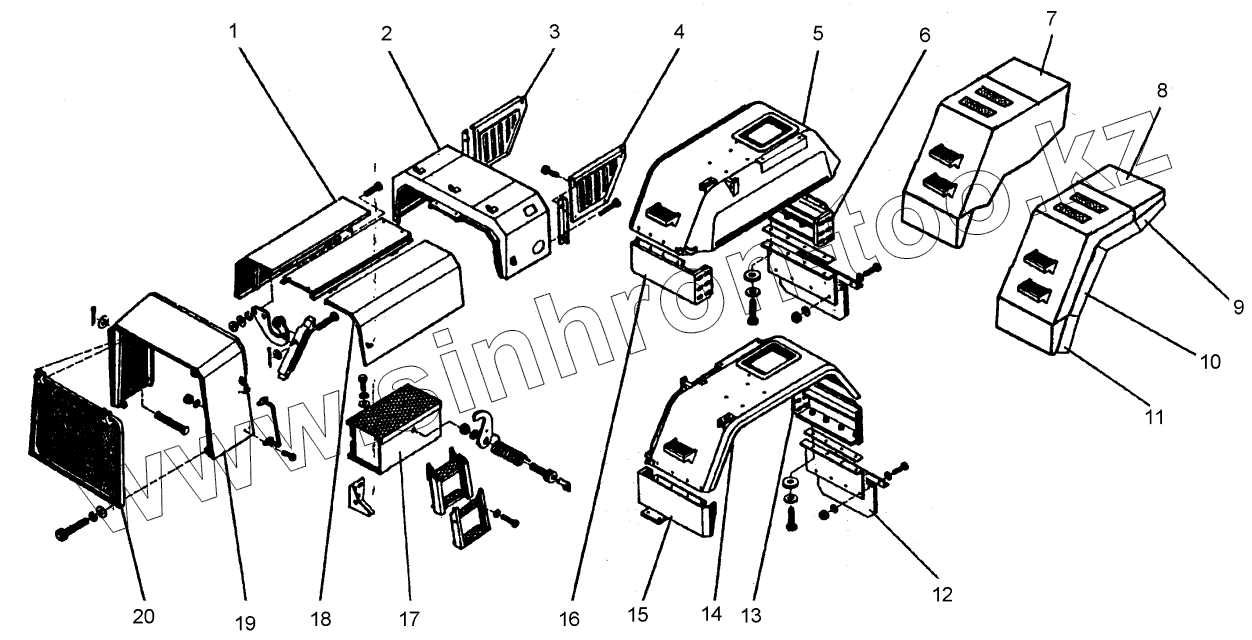

Каталог запасных частей к технике: ПТЗ К-702МА-ПК-6. Облицовка 702МВ-8400000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 2256010-8400220-1 Крышка правая
2 2256010-8400020-1 Арка
3 2256010-8400178 Щиток правый
4 2256010-8400177 Щиток левый
5 2256010-8400050-1 Крыло переднее правое
6 2256010-8400110-1 Опора
7 702МВ-8402020 Крыло
8 702МВ-8402010 Крыло
9 702МВ-8402033 Брызговик
10 702МВ-8402032 Брызговик
11 702МВ-8402031 Брызговик
12 2256010-8400185 Брызговик
13 2256010-8400100-1 Опора
14 2765015-8400040 Крыло переднее левое
15 2256010-8400060-1 Опора
16 2256010-8400160 Опора
17 2765015-8400360 Трап
18 2256010-8400210-1 Крышка левая
19 2256010-8400010-2-01 Арка передняя
20 2765015-8400030 Сетка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
