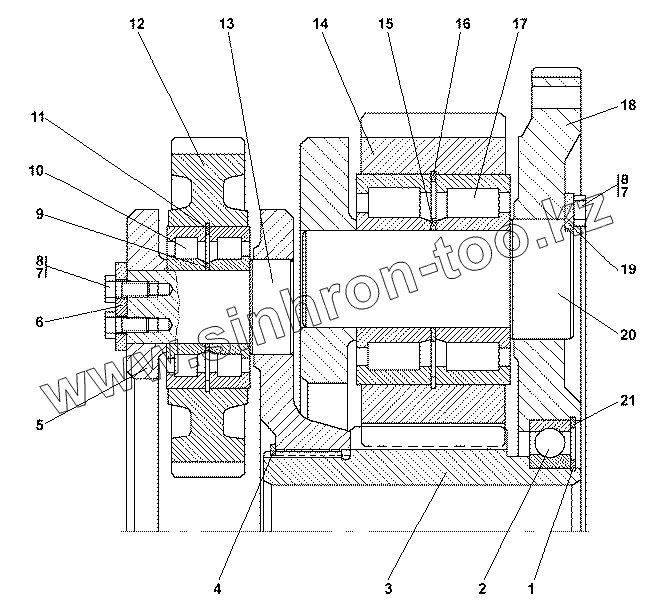

Каталог запасных частей к технике: Промтрактор ТГ-511. 3501-96-102СП Механизм планетарный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
3501-96-102СП(SP) 3501-96-102СП(SP) Механизм планетарный
1 700-58-2122 Кольцо С80 ГОСТ 13940-86
2 216 Подшипник ГОСТ 8338-75
3 3501-96-113 Шестерня
4 580760 Кольцо С100 ГОСТ 13940-86
5 3501-96-122 Водило
6 1101-19-19 Шайба упорная
7 Проволока 1,6-0-С Проволока 1,6-0-С
8 280231 Болт 3М10х25
9 3501-96-140-01 Кольцо распорное
10 42309К1М Подшипник 42309К1М
11 580765 Кольцо С100
12 3501-96-115 Сателлит
13 3501-96-125 Ось
14 3501-96-116 Сателлит
15 3501-96-140-02 Кольцо распорное
16 580821 Кольцо С130 ГОСТ 13941-86
17 42612КМ Подшипник 42612КМ
18 3501-96-123 Водило
19 3501-96-138 Планка
20 3501-96-126 Ось
21 580836 Кольцо С140 ГОСТ 13941-86
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
