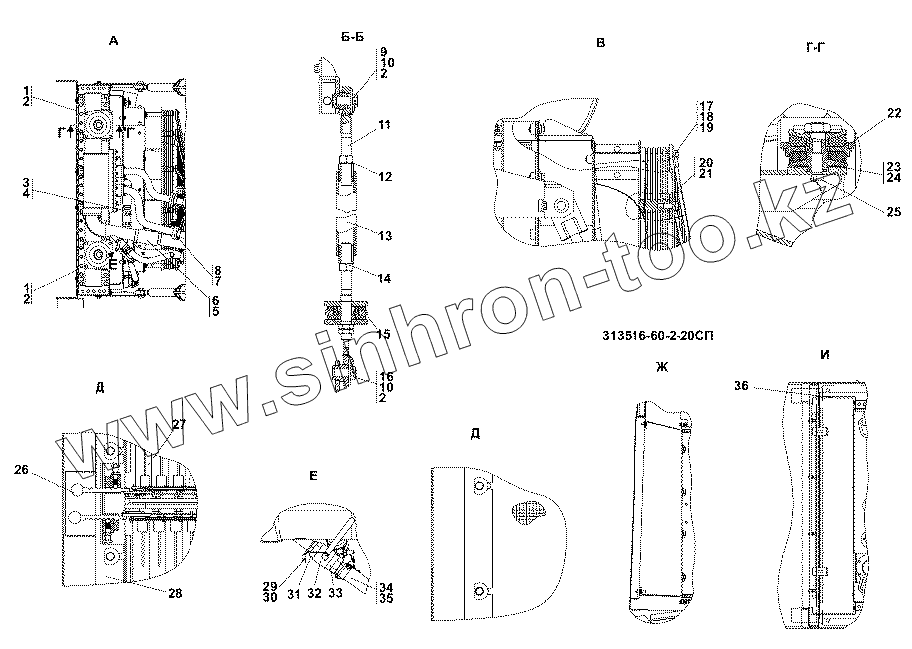

Каталог запасных частей к технике: Промтрактор ТГ-511. 313516-60-2СП Система охлаждения
1
1
1
2
2
2
2
3
3
4
5
5
6
6
7
8
8
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
19
20
20
21
21
22
22
23
24
25
25
26
27
28
29
30
31
31
32
33
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 28 5355-20 | Болт | |
| 1 | 28 5355 | Болт | |
| 2 | Проволока КС1,0 | Проволока КС1,0 | |
| 3 | 46 1301-01 | Рукав | |
| 3 | 46 1301-01-20 | Рукав | |
| 4 | DIN3017-AS40-60/ 12C7-W2 | Шланговый хомут DIN3017-AS20-32/ 12C7-W2 | |
| 5 | 46 1701-01 | Рукав | |
| 5 | 46 1701-01-20 | Рукав | |
| 6 | 5001-26-130СП(SP) | Хомут | |
| 6 | 5001-26-130-20СП(SP) | Хомут | |
| 7 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 2501-12-154 | Фланец | |
| 8 | 2501-12-154-20 | Фланец | |
| 9 | 28 0731 | Болт ЗМ20х1,5gх60 ГОСТ 7796-70 | |
| 9 | 28 0731-20 | Болт 3М20x1,5-6gx60 | |
| 10 | 31 0320 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 10 | 31 0320-20 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 11 | 3501-60-128-01СП(SP) | Опора | |
| 11 | 3501-60-128-01-20СП -20SP | Опора | |
| 12 | 30 0367 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 12 | 30 0367-20 | Гайка М24х2-LН-6Н ГОСТ 15521-70 | |
| 13 | 3501-60-127-05СП(SP) | Муфта | |
| 13 | 3501-60-127-05-20СП -20SP | Муфта | |
| 14 | 30 0350-01 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 14 | 30 0350-01-20 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 15 | 2503-60-189СП(SP) | Головка | |
| 15 | 2503-60-189-20СП(SP) | Головка | |
| 16 | 28 0719 | Болт 3М20х1,5-6gх40 ГОСТ 7796-70 | |
| 17 | 46-11-476 | Шайба | |
| 17 | 46-11-476-20 | Шайба | |
| 18 | Болт М12x1,25-6x30 | Болт М12x1,25-6x30 | |
| 19 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 20 | 2506-60-137СП(SP) | Ограждение | |
| 20 | 2506-60-137-20СП(SP) | Ограждение | |
| 21 | 2506-60-137-01СП(SP) | Ограждение | |
| 21 | 2506-60-137-01-20СП -20SP | Ограждение | |
| 22 | 2501-60-157СП(SP) | Опора | |
| 22 | 2501-60-157-20СП(SP) | Опора | |
| 23 | 25-01-5 | Прокладка | |
| 24 | 25-01-6 | Прокладка | |
| 25 | 28 0820 | Болт 3М24х1,25-6gх55 ГОСТ 7796-70 | |
| 25 | 28 0820-20 | Болт 3М24х1,25-6gх55 ГОСТ 7796-70 | |
| 26 | 46-26-133 | Рукоятка | |
| 27 | 3501-60-146-01СП(SP) | Жалюзи | |
| 28 | 3501-60-147-01СП(SP) | Жалюзи | |
| 29 | 2001-80-4 | Пломба свинцовая | |
| 30 | Проволока 0,8-О-С | Проволока 0,8-О-С | |
| 31 | 2502-60-31 | Контргайка | |
| 31 | 2502-60-31-20 | Контргайка | |
| 32 | Кран шаровой 0,63/20 | Кран шаровой 0,63/20 | |
| 33 | 2002-43-42 | Наконечник | |
| 33 | 2002-43-42-20 | Наконечник | |
| 34 | 46 0901-12 | Рукав | |
| 34 | 46 0901-12-20 | Рукав | |
| 35 | DIN3017AS30-45/ 12C7-W2 | Хомут шланговый DIN3017AS30-45/ 12C7-W2 | |
| 36 | 313516-60-2-01 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
