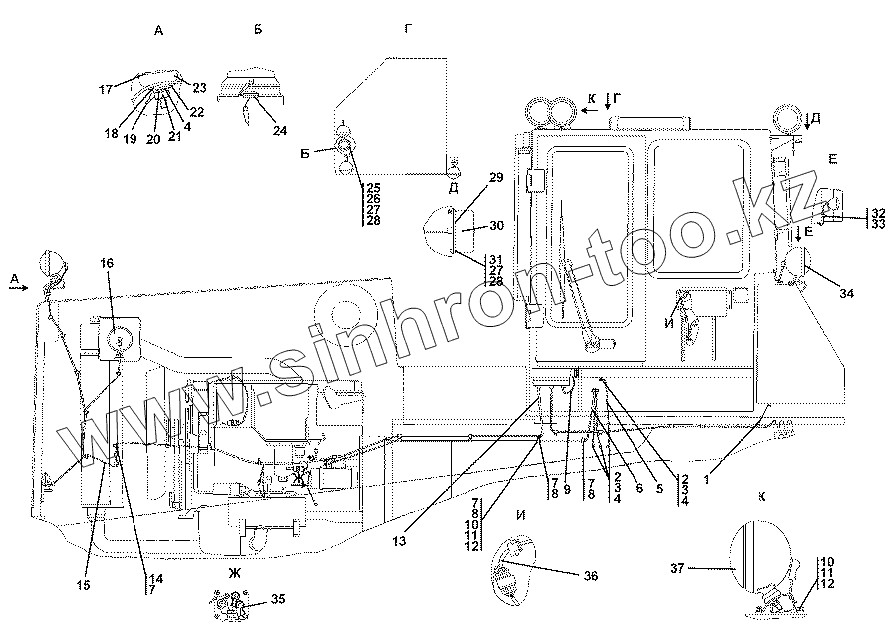

Каталог запасных частей к технике: Промтрактор ТГ-511. 313516-10-1СП Электрооборудование

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
8
9
9
10
10
10
11
11
12
12
13
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
313516-10-1-20СП(SP) 313516-10-1-20СП(SP) Электрооборудование
313516-10-1СП(SP) 313516-10-1СП(SP) Электрооборудование
1 31 0150 Шайба 8 ГОСТ 11371-78
1 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
2 Шайба 8Т Шайба 8Т
3 Болт М8-6gx16 Болт М8-6gx16
4 700-41-2866 Хомут
5 313516-10-21СП(SP) Электрооборудование обоймы подвесной
5 31 3516-10-21-20СП -20SP Электрооборудование обоймы подвесной
6 313516-10-19СП(SP) Электрооборудование стрелы грузовой
6 313516-10-19-20СП -20SP Электрооборудование стрелы грузовой
7 700-40-6684-04 Прокладка
8 700-41-3179 Хомутик
9 311502-10-29-01 Кожух
9 311502-10-29-01-20 Кожух
10 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
10 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
11 Шайба 6Т Шайба 6Т
12 Гайка М6 Гайка М6
13 Винт В.М6-6gx16 Винт В.М6-6gx16
14 Болт М6-6gx16 Болт М6-6gx16
15 311502-10-14 Планка
15 311502-10-14-20 Планка
16 ДУГМЦ ЛГФИ. 401221.017-01 Датчик угла маятниковый цифровой ДУГМЦ ЛГФИ. 401221.017-01
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
