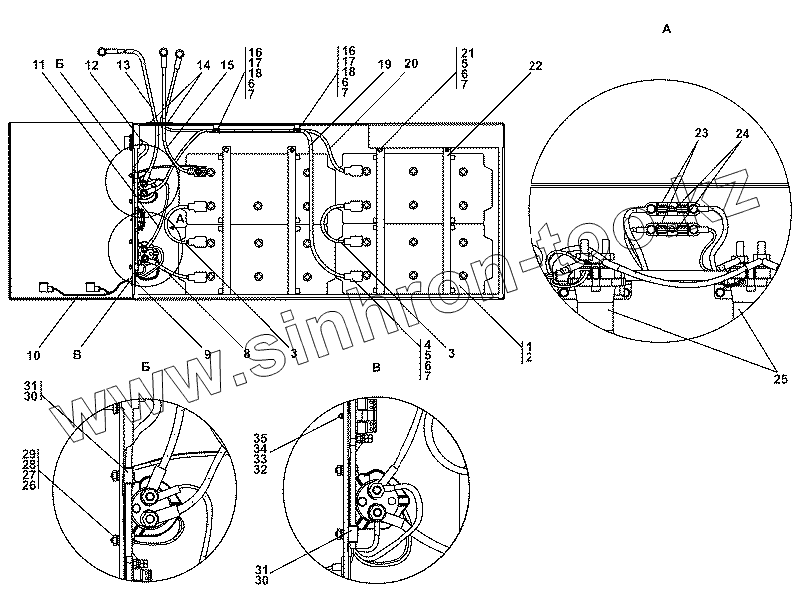

Каталог запасных частей к технике: Промтрактор ТГ-511. 313516-10-16СП Контейнер АКБ
1
1
2
2
3
3
4
5
5
6
6
6
6
7
7
7
7
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
19
20
21
21
22
23
23
24
24
25
26
26
27
28
29
30
30
31
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313516-10-16-20СП -20SP | 313516-10-16-20СП -20SP | Контейнер АКБ | |
| 313516-10-16СП(SP) | 313516-10-16СП(SP) | Контейнер АКБ | |
| 1 | 6СТ-190А | Батарея 6СТ-190А | |
| 1 | 6СТ-190А | Батарея 6СТ-190А | |
| 2 | 6СТ-190AL3М | Аккумулятор | |
| 2 | 6СТ-190AL3М | Аккумулятор | |
| 3 | 1106-10-154СП(SP) | Провод | |
| 4 | Болт М8-6gx35 | Болт М8-6gx35 | |
| 5 | Гайка М8 | Гайка М8 | |
| 6 | Шайба 8Т | Шайба 8Т | |
| 7 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 7 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | 1106-10-155-08СП(SP) | Провод | |
| 9 | 700-40-6682 | Кольцо | |
| 10 | 313516-10-103СП(SP) | Жгут | |
| 10 | 313516-10-103-20СП -20SP | Жгут | |
| 11 | 4002-10-124-07СП(SP) | Провод | |
| 11 | 4002-10-124-07-20СП -20SP | Провод | |
| 12 | 313516-10-102СП(SP) | Жгут | |
| 12 | 313516-10-102-20СП -20SP | Жгут | |
| 13 | 3506-10-123СП(SP) | Провод | |
| 13 | 3506-10-123-20СП(SP) | Провод | |
| 14 | 700-40-3141 | Кольцо | |
| 15 | 1106-10-155-17СП(SP) | Провод | |
| 16 | 41 5178 | Хомутик | |
| 17 | 700-40-6684-03 | Прокладка | |
| 18 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 19 | 1106-10-155-09СП(SP) | Провод | |
| 20 | 1106-10-155-15СП(SP) | Провод | |
| 21 | 46-10-113-01 | Стержень | |
| 21 | 46-10-113-01-20 | Стержень | |
| 22 | 313516-10-5 | Уголок | |
| 23 | БЗ-30УХЛ3,30В | Блок защиты БЗ-30УХЛ3,30В | |
| 23 | БЗ-30УХЛ3,30В | Блок защиты БЗ-30УХЛ3,30В | |
| 24 | 34 2449 2011 05 | Предохранитель ПВ-100АС УХЛ3,30В | |
| 24 | 34 2449 2012 04 | Предохранитель ПВ-100АС УХЛ3,30В | |
| 25 | 1402.3737 | Выключатель 1402.3737 | |
| 26 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | Шайба 6Т | Шайба 6Т | |
| 28 | Гайка М6 | Гайка М6 | |
| 29 | Болт М6-6gx20 | Болт М6-6gx20 | |
| 30 | 700-40-6684-08 | Прокладка | |
| 31 | 41 5045 | Хомутик | |
| 32 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 32 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 33 | Шайба 4 | Шайба 4 | |
| 34 | Гайка М4 | Гайка М4 | |
| 35 | Винт В.М4-6gx16 | Винт В.М4-6gx16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
