Каталог запасных частей к технике: Промтрактор ТГ-511. 313516-10-108СП Блок выключателей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
13
14
14
14
15
16
16
17
18
18
19
20
21
22
22
23
24
25
26
26
27
28
29
29
30
30

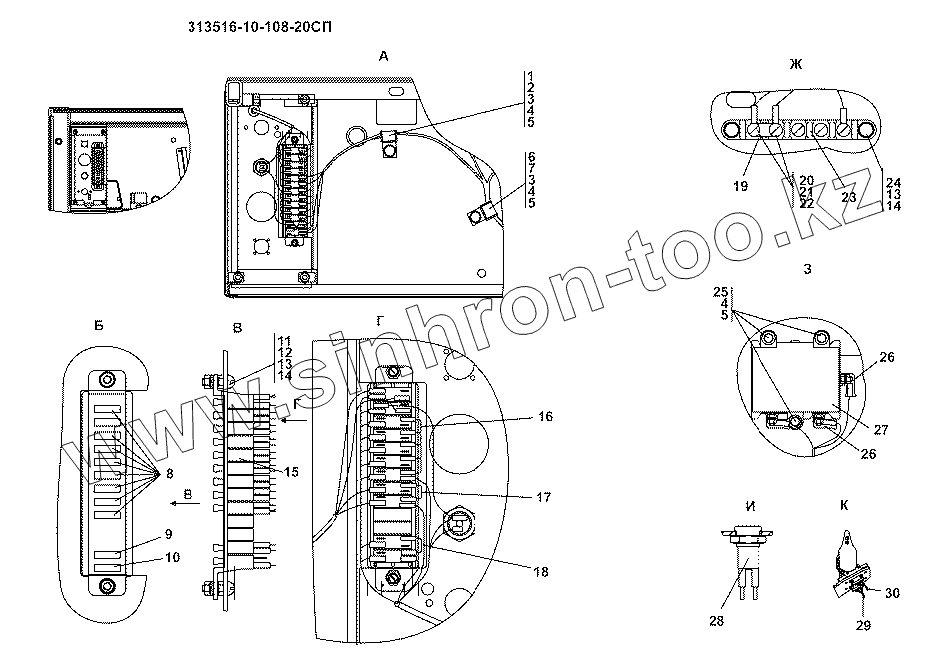

Позиция на иллюстрации Заводской номер детали Название детали
1 700-40-6684-04 Прокладка
2 700-41-2866 Хомут
3 Болт М8-6gx16 Болт М8-6gx16
4 Шайба 8Т Шайба 8Т
5 31 0150 Шайба 8 ГОСТ 11371-78
5 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
6 700-40-6684-03 Прокладка
7 700-41-3307 Хомутик
8 45 7373 1525 00 Предохранитель 10А 352.3722
9 45 7373 1527 00 Предохранитель 20А 354.3722
10 45 7373 1529 00 Предохранитель 30А 356.3722
11 Винт В.М6-6gx22 Винт В.М6-6gx22
12 Гайка М6 Гайка М6
13 Шайба 6Т Шайба 6Т
14 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
14 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
15 45 7373 1694 Блок предохранителей 41.3722.00-09
16 313516-10-128-01-20СП(SP) Провод
16 313516-10-128-01СП(SP) Провод
17 313516-10-128СП(SP) Провод
18 1102-10-175СП(SP) Провод
18 1102-10-175-20СП(SP) Провод
19 2706-10-1 Шинка
20 Винт В.М5-6gx16 Винт В.М5-6gx16
21 Шайба 5 Шайба 5
22 31 0080 Шайба 5.01.10.019 ГОСТ 11371-78
22 31 0080-20 Шайба 5.01.10.0221 ГОСТ 11371-78
23 17.3723.000 Панель соединительная 17.3723.000
24 Болт М6-6gx20 Болт М6-6gx20
25 Болт М8-6gx35 Болт М8-6gx35
26 700-40-5607 Наконечник
27 ПН24/12.3 РИВП.453741. 006ТУ Преобразователь напряжения ПН24/12.3
28 ПС-500 Розетка штепсельная ПС-500
29 313516-10-118СП(SP) Жгут
29 313516-10-118-20СП -20SP Жгут
30 313516-10-118-01СП(SP) Жгут
30 313516-10-118-01-20СП(SP) Жгут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
