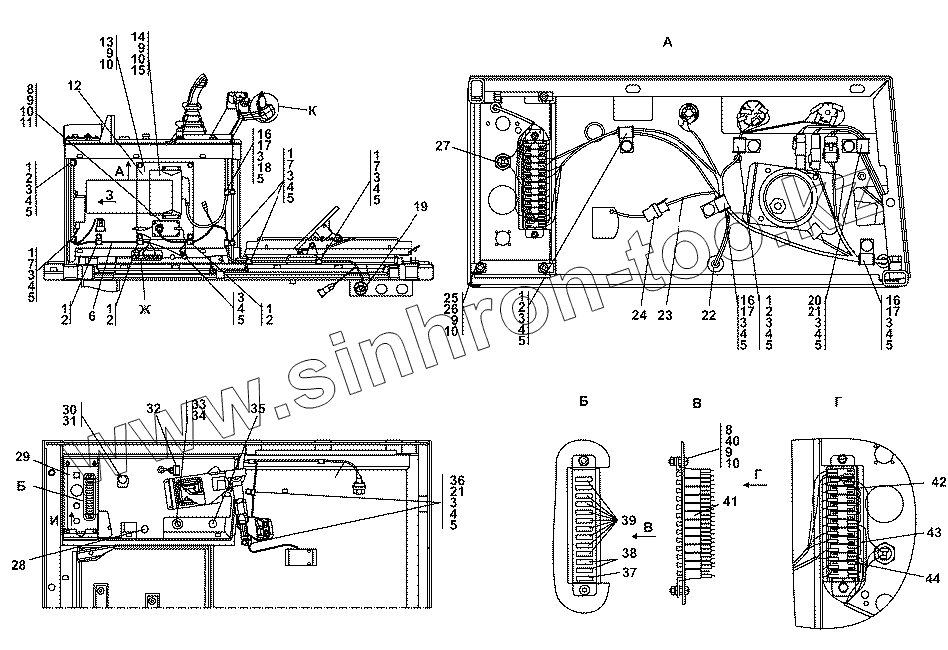

Каталог запасных частей к технике: Промтрактор ТГ-511. 313516-10-108СП Блок выключателей
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
8
8
9
9
9
9
9
10
10
10
10
10
10
11
12
12
13
14
15
16
16
16
17
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313516-10-108-20СП -20SP | 313516-10-108-20СП -20SP | Блок выключателей | |
| 313516-10-108СП(SP) | 313516-10-108СП(SP) | Блок выключателей | |
| 1 | 700-40-6684-04 | Прокладка | |
| 2 | 700-41-2866 | Хомут | |
| 3 | Болт М8-6gx16 | Болт М8-6gx16 | |
| 4 | Шайба 8Т | Шайба 8Т | |
| 5 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 5 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 313516-10-110СП(SP) | Жгут | |
| 6 | 313516-10-110-20СП -20SP | Жгут | |
| 7 | 700-41-3179 | Хомутик | |
| 8 | Винт В.М6-6gx22 | Винт В.М6-6gx22 | |
| 9 | Шайба 6Т | Шайба 6Т | |
| 10 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 10 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 11 | МВТР-50-06 | Модуль силовой МВТР-50-06 | |
| 12 | 313516-10-120СП(SP) | Плата | |
| 12 | 313516-10-120-20СП -20SP | Плата | |
| 13 | Болт М6-6gx16 | Болт М6-6gx16 | |
| 14 | Болт М6-6gx20 | Болт М6-6gx20 | |
| 15 | АНЖС.453612.01 | Контроллер управления движением трактора АНЖС.453612.01 | |
| 16 | 700-40-6684-03 | Прокладка | |
| 17 | 700-41-3307 | Хомутик | |
| 18 | Шайба 5 | Шайба 5 | |
| 19 | 313516-10-109СП(SP) | Жгут | |
| 19 | 313516-10-109-20СП -20SP | Жгут | |
| 20 | 41 5119 | Хомутик | |
| 21 | 700-40-6684-06 | Прокладка | |
| 22 | 700-40-6682 | Кольцо | |
| 23 | 313516-10-115СП(SP) | Жгут | |
| 24 | Колодка | Колодка | |
| 25 | 2501-89-123СП(SP) | Клипса | |
| 26 | Винт В.М6-6gx12 | Винт В.М6-6gx12 | |
| 27 | ПС-500 | Розетка штепсельная ПС-500 | |
| 28 | 45 7373 4401 05 | Выключатель кнопочный 11.3704.000-01 | |
| 29 | 313516-10-9 | Панель | |
| 29 | 313516-10-9-20 | Панель | |
| 30 | Мини-регулятор | Мини-регулятор | |
| 31 | Шуруп 2-3x25 | Шуруп 2-3x25 | |
| 32 | 45 7373 9012 | Колодка гнездовая 602608 | |
| 33 | 45 7373 4267 | Выключатель стартера и приборов ВК 353 | |
| 33 | 45 7373 4268 | Выключатель стартера и приборов ВК 353 Э | |
| 33 | 45 7373 4269 | Выключатель стартера и приборов ВК 353 Т | |
| 34 | Гайка 157.000 | Гайка 157.000 | |
| 35 | 45 7373 3247 | Выключатель аварийной сигнализации 245.3710-01 | |
| 36 | 41 5090 | Хомутик | |
| 37 | 45 7373 1529 00 | Предохранитель 30А 356.3722 | |
| 38 | 45 7373 1527 00 | Предохранитель 20А 354.3722 | |
| 39 | 45 7373 1525 00 | Предохранитель 10А 352.3722 | |
| 40 | Гайка М6 | Гайка М6 | |
| 41 | 45 7373 1694 | Блок предохранителей 41.3722.00-09 | |
| 42 | 313516-10-128-01СП(SP) | Провод | |
| 42 | 313516-10-128-01-20СП(SP) | Провод | |
| 43 | 313516-10-128СП(SP) | Провод | |
| 43 | 313516-10-128-20СП -20SP | Провод | |
| 44 | 1102-10-175СП(SP) | Провод | |
| 44 | 1102-10-175-20СП(SP) | Провод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
