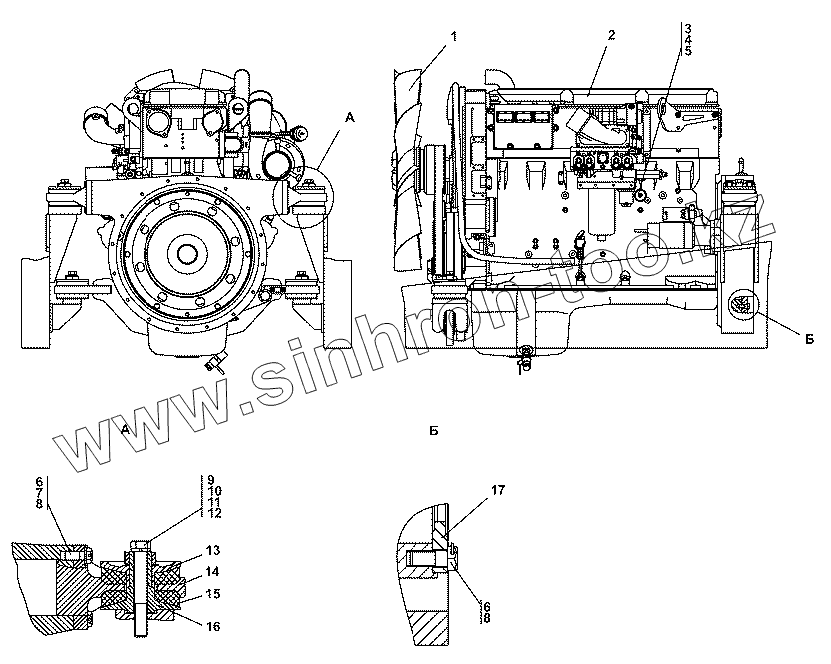

Каталог запасных частей к технике: Промтрактор ТГ-511. 313516-01-1СП Установка двигателя QSX15-C500

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
313516-01-1-20СП(SP) 313516-01-1-20СП(SP) Установка двигателя QSX15-C500 «Cummins»
45 7382 6083 45 7382 6083 Датчик ММ355-Т
313516-01-1СП(SP) 313516-01-1СП(SP) Установка двигателя QSX15-C500 «Cummins»
1 216500-36 Крыльчатка вентилятора 216500-36
2 QSX15-С500 «Cummins» Двигатель QSX15-С500 «Cummins» по спецификации PN305
3 2506-01-7 Переходник
3 2506-01-7-20 Переходник
4 45 7382 6081 Датчик ММ355
5 14x20 МН4152-62 Кольцо 14x20 МН4152-62
6 28 5000 Болт
6 28 5000-20 Болт
7 31 5271 Шайба
7 31 5271-20 Шайба
8 Проволока 1,6-О-С Проволока 1,6-О-С
9 30 5485 Гайка
9 30 5485-20 Гайка
10 700-31-2528 Шайба
10 700-31-2528-20 Шайба
11 28 0890 Болт М24х2.6gх160.88.40Х.019 ГОСТ 7795-70
11 28 0890-20 Болт М24х2-6gх 160 ГОСТ 7795-70
12 Шайба 24Т Шайба 24Т
13 2501-20-26 Прижим
13 2501-20-26-20 Прижим
14 313516-01-1 Опора
14 313516-01-1-20 Опора
15 40 0224 Амортизатор
16 2501-20-25 Упор
16 2501-20-25-20 Упор
17 4001-14-35 Венец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
