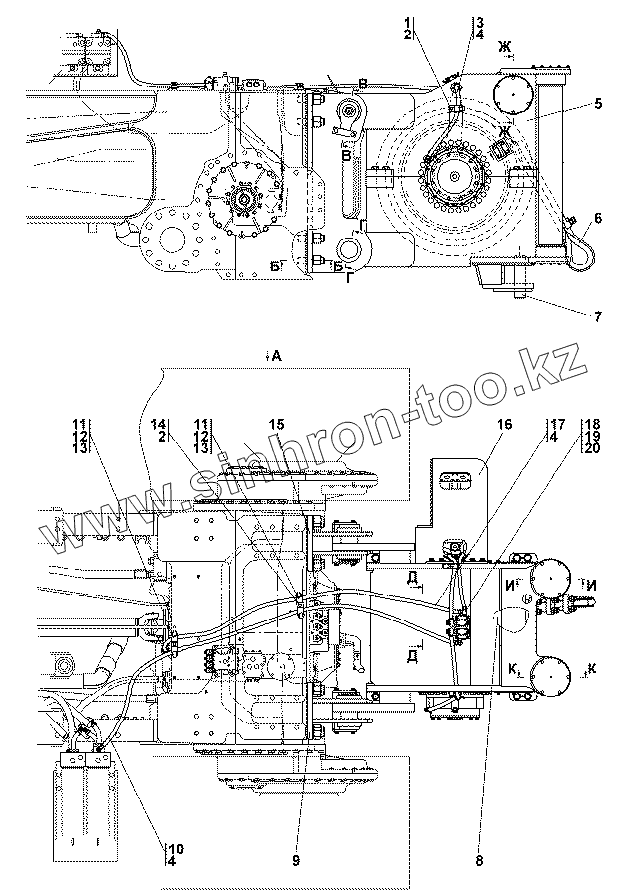

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-96-1СП Установка агрегата тягового

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
5
5
6
7
7
8
9
9
10
10
11
11
11
12
12
12
13
13
14
15
15
16
16
17
17
18
18
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали
313512-96-1-20СП(SP) 313512-96-1-20СП(SP) Установка агрегата тягового
313512-96-1СП(SP) 313512-96-1СП(SP) Установка агрегата тягового
1 Болт М12x1,25-6gx25 Болт М12x1,25-6gx25
2 Шайба 12 ОТ Шайба 12 ОТ
3 404-26-213-14СП(SP) Рукав
3 404-26-213-14-20СП -20SP Рукав
4 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
5 313512-96-10СП(SP) Агрегат тяговый
5 313512-96-10-20СП -20SP Агрегат тяговый
6 3501-96-280СП(SP) Канат
7 405-51-16-02СП(SP) Палец
7 405-51-16-02-20СП -20SP Палец
8 313512-96-22СП(SP) Ролик
9 313512-96-23-01СП(SP) Кронштейн
9 313512-96-23-01-20СП(SP) Кронштейн
10 404-26-213-07СП(SP) Рукав d.12
10 404-26-213-07-20СП -20SP Рукав d.12
11 2501-26-216 Скоба
11 2501-26-216-20 Скоба
12 2501-26-217 Планка
12 2501-26-217-20 Планка
13 40 0354-05 Втулка
14 Болт M12x1,25-6gx40 Болт M12x1,25-6gx40
15 313512-96-23СП(SP) Кронштейн
15 313512-96-23-20СП -20SP) Кронштейн
16 313512-96-12СП(SP) Кожух
16 313512-96-12-20СП -20SP Кожух
17 404-26-213-31СП(SP) Рукав
17 404-26-213-31-20СП -20SP Рукав
18 312501-90-19СП(SP) Тройник
18 312501-90-19-20СП -20SP Тройник
19 018-022-25-2-51-1668 Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
20 Н.036.23.022 Контргайка
20 Н.036.23.022-01 Контргайка
