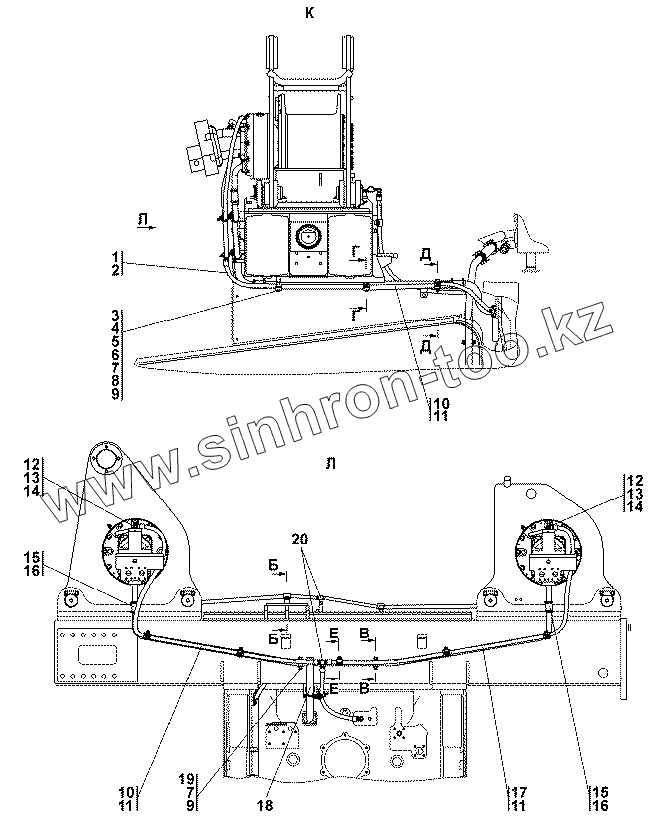

Каталог запасных частей к технике: Промтрактор ТГ-511. 313512-90-1СП Установка лебедок

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
7
8
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
15
15
16
16
17
17
18
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 46 1401 Рукав
2 DIN3017-AS50-70/ 12C7-W2 Шланговый хомут DIN3017-AS50-70/ 12C7-W2
3 2506-60-65-01 Планка
4 2506-26-216 Скоба
4 2506-26-216-20 Скоба
5 2506-26-217 Планка
5 2506-26-217-20 Планка
6 400354-05 Втулка
7 Болт М12x1,25-6gx25 Болт М12x1,25-6gx25
8 Болт М12x1,25-6gx30 Болт М12x1,25-6gx30
9 Шайба 12.ОТ Шайба 12.ОТ
10 404-26-213-22СП(SP) Рукав
10 404-26-213-22-20СП -20SP Рукав
11 012-016-25-2-51-1668 Кольцо 012-016-25-2-51-1668
12 5001-26-77 Угольник ввертной
12 5001-26-77-20 Угольник ввертной
13 Н.036.23.022 Контргайка
13 Н.036.23.022-01 Контргайка
14 018-022-25-2-51-1668 Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
15 46 1201-04 Рукав
16 DIN3017-AS40-60/ 12C7-W2 Шланговый хомут DIN3017-AS20-32/ 12C7-W2
17 404-26-213-06СП(SP) Рукав
17 404-26-213-06-20СП -20SP Рукав
18 313512-90-220СП(SP) Трубопровод
18 313512-90-220-20СП -20SP Трубопровод
19 2506-60-65-02 Фланец
20 404-26-218СП(SP) Тройник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
